[uncomfortably_numb]

Ucze się programować w plc i pobrałem sobie demko siemensowego logo; programując w LD nie mogę stworzyć składni Input->delay on->q, i z podpowiedzi AI stworzyłem coś takiego jak na pic relu. Ma to sens? Programując w FBD normalnie mogę w jednej linii ustawić opóźnienie między wejściem a wyjściem.
#automatyka #plc #programowanie #pytanie

[gorzki99]

@uncomfortably_numb: Na moje to nie ma sensu (ale ja tylko hobbystycznie sie bawie w TIA portal z s7 1200).

Zrobiles rozgalezienie wiec to nie zadziala. Jak zamkniesz I1 to od razu Q1 odpali.

LAD jest bardzo spoko jak potrafisz czytac schematy elektryczne.

[uncomfortably_numb]

@gorzki99 tylko nie wiem czemu nie mogę między Inputem a wyjściem wstawić opóźnienia pisząc w LADzie a w FBD mogę

[Ravau23]

@uncomfortably_numb: przy 1 na wejściu uruchamiasz jednocześnie wyjście i timer. Musisz tinerem wyjście uruchamiać

[gorzki99]

@uncomfortably_numb: Jak wspominalem ja sie nie znam (dawno temu sie bawilem ostatnio) Ale na moje to uzywasz nie tego "bloku".

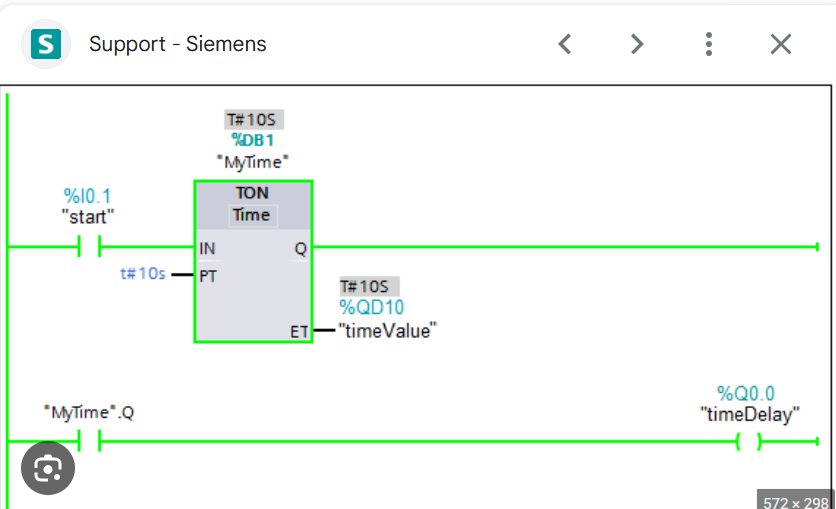

Zauwaz ze blok jakiego uzyles nie ma nic z prawej strony. Nie ma "wyjscia" Tak na szybko wygooglane picrel

[uncomfortably_numb]

@Ravau23 coś takiego? Wg. symulacji Q1 zadziałało tak jak chciałem - po 3 sekundach

[Ravau23]

@uncomfortably_numb: tak

[To_ja_moze_pozamiatam]

@uncomfortably_numb To środowisko do LOGO jest trochę specyficzne i mało czytelne więc może generować takie problemy właśnie. Tzn trudno się to czyta. Nie wiem czy to dobre na początek

[uncomfortably_numb]

@To_ja_moze_pozamiatam 2 w codesys wszystko działa jak należy jeżeli chodzi o logikę programowania w LAD, a w logo mam takie dziwne kwiatki

[rychupeja]

@uncomfortably_numb
Daj sobie spokój z LOGO! Tam LAD nie ma zgodności z IEC 61131-3, nikt poważny tego urządzenia nie używa jeśli nie musi. To ślepa uliczka, bo co stworzysz to nie przenosi się na inne platformy. Lepiej dołożyć do s7-1200, albo TM221, Hornera czy prawie czegokolwiek innego.

[progressive]

@uncomfortably_numb: nie wiem co chcesz osiagnac ale ja bym po prostu w danej sytuacji wystartowal timer, a za timerem ustawil jakas flage, po obsluzeniu jakiegos wydarzenia bym te flage resetowal. Zakladam ze delayem chcesz zatrzymac sie w tej linice drabinki co raczej nie jest dobrym pomyslem, chociaz moze sa jakeis zastosowania.

[gelecekten]

jak dla mnie to lepiej abyś pobrał sobie tia portal, z tego co pamiętam to chyba w na trialu można jechać cały czas. ale nie jestem pewien. Lub Sysmac Studio, TwinCat

[ruski_88]

@gorzki99: do nauki programowania polecam TwinCat 3. Jest za darmo, uruchamiasz go bezpośrednio na swoim komputerze i masz w pełni działający sterownik PLC. Jakbyś podłączył wyspę EK1100 z modułami to możesz już nawet coś okablować i bawić się prawdziwymi wejściami i wyjściami.

[gorzki99]

@ruski_88: Mam S7-1200. Kilka wysp ET200SP (oczywiscie z modulami I/O). Oprocz tego kilka murrmodulow. Oczywiscie sporo czujnikow (od indukcyjnych po laserowe), jakies lampki, przyciski itp. Zabawek mam sporo i moge sie bawic.

Ale wbrew pozorom to ja NIE polecam jak miras wyzej TIA-portal. A przynajmniej nie na systemie ktorego uzywasz na codzien. Albo (jesli mocny komp) to na wirtualce albo na osobnym laptopie gdzie masz tylko ten program.

[wide_pablo]

@gorzki99: czemu nie polecasz TII-Portal? I czemu na wirtualce? Chodzi o crackowany software?

[gorzki99]

@wide_pablo: Ja tam nie komputerowiec tylko zwykly elektryk. Ale hobbystycznie kupilem se S7-1200 (a z pracy mam kilka roznych modulow) i sie chcialem zaczac bawic. No to porozmawialem z komputerowcami od nas (ogarniete chlopaki).

Nie wytlumacze Ci o co dokladnie chodzilo ale cos tam o tym ze tia za bardzo wzera sie w system i potrafi niezle namieszac. Wiec rozwiazanie jest albo osobny laptop tylko z tia albo virtualka. Wybralem

[wide_pablo]

@gorzki99: bardzo dziekuje za rzeczowa i rozbudowana odpowiedz!

[gorzki99]

@wide_pablo: Alez nie ma za co :D Wiedza w grobie mi potrzebna nie bedzie :D

[wide_pablo]

@gorzki99 a co, trzydziestka za rogiem? ( ͡º ͜ʖ͡º)

[gorzki99]

a co, trzydziestka za rogiem? ( ͡º ͜ʖ͡º)

@wide_pablo: trzydziestka jest dawno daleko za rogiem. 15 lat za rogiem :P
