cochese
  • 0
Mirki, gdzie kupujecie części elektroniczne w nie-bardzo-dużych ilościach? Na przykład teraz potrzebuję trochę rezystorów SMD o różnych wartościach i gdzie bym nie szukał, to ceny nawet za 100szt nie schodzą poniżej 6zł. Na allegro i w małych sklepach dostanę 100szt za ~1zł, ale za to znalezienie sprzedawcy który będzie miał jakiś wybór (żeby nie płacić 10x za wysyłkę) to jest misja. Nie chcę bankrutować kupując w TME czy Mouserze, nie chcę też
pangolin
  • 1
Będę potrzebował zrobić kilka (wystarczy 2-3 szt.) prototypów własnych płytek #pcb (najpewniej do 10x10cm, jednostronna, THT) a gdy wszystko zostanie dopracowanie to małą ich serię 10-30 szt.

Macie coś sprawdzonego? Gdzie polecacie robić tak aby od zamówienia do dostawy nie mijały tygodnie i cena nie była kosmiczna?

Prototypy i finalne płytki mogą być w osobnych miejscach. Przy prototypach ważniejszy jest krótszy czas (tydzień albo minimalnie więcej jest ok.), przy finalnych niższa cena,
Jarek_P
  • 3
Ten, kurna, uczuć, gdy empirycznie odkrywasz, że wydajność portu ekspandera PCF8574 w stanie wysokim to tylko 100uA, zaś wejście ULN2803 pobiera 10x więcej, taka jego mać!

Cudem znalezione na zachowanej jako źródło organów do przeszczepów płycie starego routera Cisco fajne drabinki rezystorowe SMD uratowały dupę, ale co się nakląłem, to moje.
#elektronikadiy
Pobierz
źródło: comment_1653823746fQLifBcjamU9Kfs67cbEEa.jpg
ZajebistyMamSzaliczek
  • 1
Elektro-Mirki, mam pytanko. Majstruję sobie przy swojej hulajnodze (klasycznej, napędzanej st00pkami).

Kupiłem sobie używany silnik 250W (36V) od xiaomi m365, baterię 36V oraz taki kontroler z manetkami:
https://www.amazon.pl/gp/product/B09L85F3XH/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Który jest opisany jako 24V (domyślnie) ale rzekomo ma też wspierać 36V po przestawieniu w trybie serwisowym (tak wynika z opisu).
Niestety napisane w opisie tryby serwisowe P00-P12 nie pokrywają się z faktycznymi opcjami w urządzeniu, więc nawet nie wiem czy dobrze przestawię ten
Pobierz
źródło: comment_16534788073wo9fABaDmPG3Mg23LscZn.jpg
ZajebistyMamSzaliczek
  • 0
@pamperap: @MePix:

FYI - w internecie kazali zerknąć do bebechów, jeśli w środku jest kondensator rzędu 40V to znaczy że sterownik powinien sobie dać radę z większym napięciem.
W rzeczy samej - na płytce miałem kondensator bodajże 50V i podpięcie baterii 36V spowodowało że kontroler sam sobie wydedukował (prawdopodobnie na podstawie napięcia z zakresu 30-40 V), że ma podpiętą baterię 36V a nie 24V i wszystko śmiga jak ta lala
Pobierz
źródło: comment_1654693738hWNeZwGWpAnUwqNDBcqUKf.jpg
hrumque
  • 3
Temat: seria "przyciski kontrolki i przełączniki" wandaloodporne/panelowe "windowe" pic rel (obojętnie czy 16, 19, 22mm - ale nie większe) Tak szukam i szukam - i znaleźć nie mogę - POTENCJOMETR z tej serii chińskich przycisków i przełączników typu chrom, z podświetlaniem lub bez...

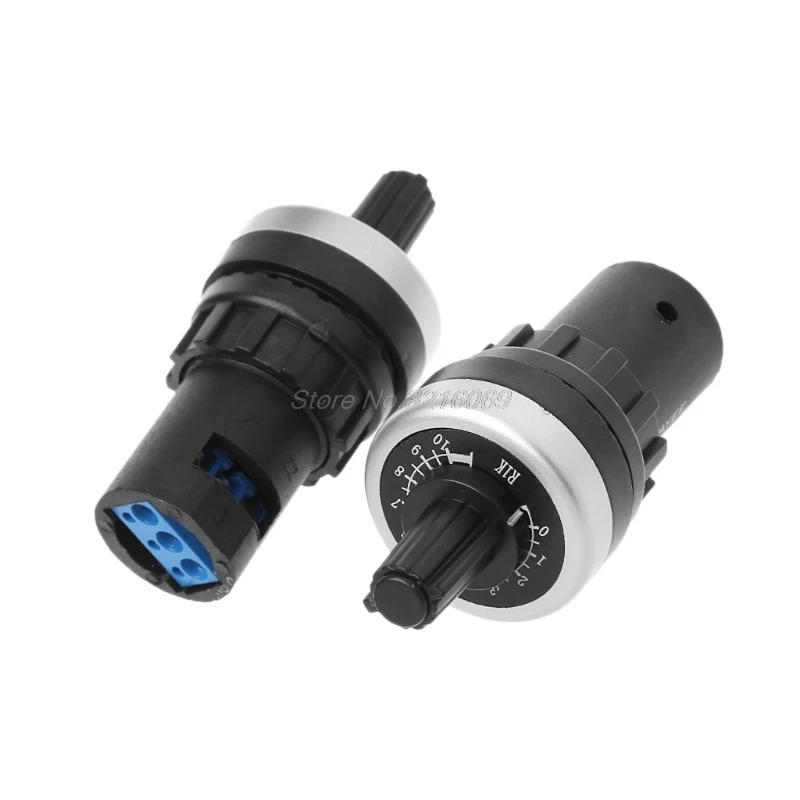

Owszem, są przykręcane w otwór 22mm np https://ae01.alicdn.com/kf/HTB175NAaiYrK1Rjy0Fdq6ACvVXau.jpg - ale to zupełnie nie komponuje się z resztą serii. Szukam raczej czegoś podobnego do przełącznika jak z obrazka, tyle że
Pobierz
źródło: comment_1653390494WcfMoBvQ7hHxAbj6Kvhm5r.jpg
hrumque
  • 1
@Felonious_Gru: pewnie da radę, ale ładna gałka nie będzie wodooodporna sama z siebie, a z typowego potencjometru gołą ośkę urwać/złamać - jest bardzo łatwo...
Już nie mówiąc, że ta ładna gałka (sama, luzem, bez całej reszty) kosztuje tyle co 2 takie kompletne wandaloodporne wodoodporne solidne i podświetlane przełączniki chińskie ;)
cochese
  • 1
Podpowiedzcie mi, proszę, elektromirki, bo moja wiedza na temat obciążeń indukcyjnych jest zbyt mała. Mam przekaźnik SRD-05VDC-SL-C , on jest sterowany cewką o następujących parametrach:
- rezystancja 70Ω
- prąd 71mA (co wynika wprost z powyższego biorąc pod uwagę zasilanie 5V)
(Nota katalogowa tutaj: https://www.circuitbasics.com/wp-content/uploads/2015/11/SRD-05VDC-SL-C-Datasheet.pdf )
Chciałbym sterować tą cewką przy użyciu tranzystora. I teraz pytania:
- Czy wystarczy tranzystor bipolarny, skoro będzie na nim spadek ~0.7V, więc cewka nie dostanie swoich
Pobierz
źródło: comment_1653317899feoeoS5pZL8XUOdfXVhv74.jpg
zetisdead
  • 3
Czy wystarczy tranzystor bipolarny, skoro będzie na nim spadek ~0.7V, więc cewka nie dostanie swoich "pełnych" 5V?


@cochese: nasycony bipolarny zejdzie spokojnie do 0,2Vce, więc przekaźnik dostanie trochę więcej z tych 5V.
Nie masz się co przejmować taką różnicą, przekaźnik to nie apteka.

Czy wystarczy tranzystor na maksymalny prąd kolektora 100mA?


tak, choć bez problemu znajdziesz taki, który sobie radzi z 500mA i nadal ma małą obudowę (bc817-40 w sot-23)

czy
Felonious_Gru
  • 2
Jak ja uwielbiam te wszystkie projekty na #arduino...

Chciałem złożyć programator hv updi. Nie było w sklepie atmegi 4809 (co za niespodzianka) to wziąłem 3209, do ktorej też byl schemat dostepny.
Firmware dostępny dla wersji 4809, dla reszty skompiluj sobie sam. No, ale oczywiście nie chce działać, aktualnie jestem na etapie, że mam programator updi z ft232 i niedziałający zrobiony z arduino nano i niedziałający hvupdi z mega3209 xD
W przyszłym
dzek
  • 0
Mam bramę przesuwną, w której logika działa na 32V AC. Będę to podpinał do raspberry, co by z internetu sobie bramę otworzyć. Tutaj zwykły stycznik załatwi robotę, bo na 100ms zrobię zwarcie dwóch drucików i git. Przycisk fizyczny też w sumie zrobię w garażu.

Natomiast chciałbym jeszcze odczytywać stan fotokomórki, normalnie jest NC jak nie ma przeszkody i rozwiera jak jest przeszkoda. Jaki użyć moduł czy coś, który zerojedynkowo odpowie mi na
lubiep
  • 0
Panie i panowie szukam lutownicy transformatorowej do prac mobilnych przydomowych do lutowania kabli elektrycznych i samochodowych. Możecie macie coś fajnego co możecie polecić. Zastanawiałem się nad Lutpolem ale podobno obecnie to straszna chińszczyzna. A i jak macie do polecenia jakiś topnik, pastę oprócz starej kalafonii to też możecie napisać ( ͡° ͜ʖ ͡°)
#lutowanie #elektronika #elektronikadiy #lutownica
hrumque
hrumque
via Wykop Mobilny (Android)
  • 2
@Felonious_Gru: po miniaturce myślałem że odkopales filmik (o którym daaawno zapomniałem) z robienia obwodów metoda klejenia czy rysowania ścieżek (pisakiem przewodzącym czy jakoś to było?) Potem kładzenia na to luzem komponentów ITP, potem to wszystko do piekarnika i obwód się samolutowal równocześnie sklejając i działał nawet.
Potem gość robił to samo ale nie na papierze a na tshircie i miła koszulkę z mutliwibrwtorem czy cos tam migało led....
Jarek_P
  • 4
Nie wszystkie piny procesora STM32F446 tolerują napięcie 5V


@Felonious_Gru: nie mam co prawda 100% pewności, jak wygląda schemat portu w tym procku, ale podejrzewam mocno, że tak jak w większości współczesnych innych STMów (i w ogóle wszelakich mikrokontrolerów), czyli ma na porcie diody zabezpieczające "górę" i "dół". Zatem, jeśli do procka zasilanego z 3,3V podepniesz wyjście z logiką 5V, zapewne nic się nie stanie poza niepotrzebną stratą prądu (dlatego lepiej takie
Pobierz
źródło: comment_1652518529p9noHdeL8IYQnuWo9IlcrQ.jpg
To_ja_moze_pozamiatam
  • 0
Wywołuje coś takiego 5 razy żeby pobrać 5 parametrów od użytkownika -3x float i 2x int.

Serial.begin(9600);
Serial.println(F("Podaj współczynnik Xa"));
while (Serial.available () == 0)
{} //czekaj na dane
Xa = Serial.parseFloat();
Serial.println("OK"); //pokazuje co wczytano
Serial.println(Xa);
No i potem to powtarzam ile razy potrzebuję zmieniając nazwę zmiennej.
Czemu w co 2 przypadku nie czeka na to co wpisuję w konsoli tylko automatycznie podstawia '0.0'?
#arduino #elektronikadiy
