makrofag74
  • 13
#kicad #elektronika #elektronikadiy #pcb

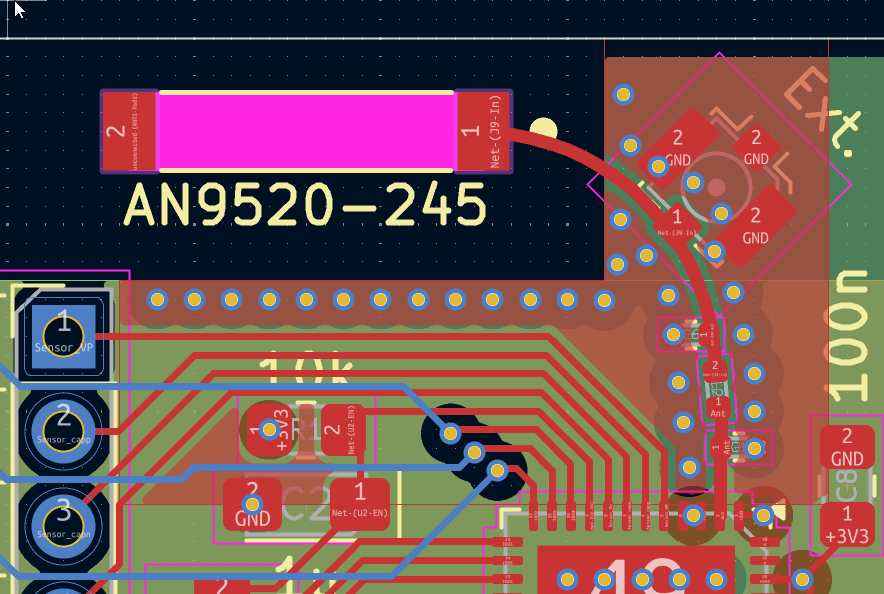

Europejska Organizacja Badań Jądrowych (CERN) udostępniła bibliotekę komponentów KiCad, która była używana wewnętrznie, w ramach licencji open source CERN Open Hardware License w wersji 2 – licencja zezwalająca. Biblioteka zawiera dane dla ponad 17 000 komponentów elektronicznych, w tym symbole schematów i ślady układu, i jest dostępna dla każdego bezpłatnie w GitLab.

na chwilę obecną są oferowane wyłącznie dla
makrofag74 - #KiCad #elektronika #elektronikadiy #pcb Europejska Organizacja Badań ...

źródło: ki

Pobierz
  • 5
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
Jarek_P
  • 2
footprint i obudowa to dwie różne rzeczy


@Foxbat: oczywiście, ale jeśli się footprint tłumaczy na siłę, to obudowa się tu często pojawia i "wszyscy wiedzo" o co chodzi, a lepszej alternatywy w polskim chyba nie ma.
  • Odpowiedz
maniok
  • 1
@Variv nie wiem jakie masz do tego podejście ale ja bym na twoim miejscu wybrał opcję z lutowaniem. Umiejętność ci się przyda a przylutowanie takiego gniazda do czystej płytki to najprostsza z możliwych rzeczy do lutowania.
  • Odpowiedz
Jarek_P
  • 34
Ponieważ św. Marcin nauczał, że należy się dzielić z potrzebującymi, niniejszym dzielę się: otóż ogłaszam, że w temacie "trzecia ręka" dla elektroników i modelarzy właśnie odkryłem mitycznego Świętego Gralla :)

W temacie trzeciej ręki generalnie istnieją wynalazki kiepskie, gówniane i bardzo gówniane. Potem długo długo nic. I na końcu listy jest jeszcze ta taka popularna z dwoma krokodylkami i gównolupą, która się nie nadaje do absolutnie niczego, bo nawet do rzucania o ścianę
Jarek_P - Ponieważ św. Marcin nauczał, że należy się dzielić z potrzebującymi, niniej...

źródło: image

Pobierz
  • 14
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
hrumque
  • 2
@Jarek_P: eleganckie. Teraz tylko zamienić tą płytę (żółtą) na całe biurko blaszane i wuala!
Btw w twoim zestawie te łapki na magnesach to mają sens, a to co sprzedają masowo z małymi magnesami https://pl.aliexpress.com/item/1005010635501818.html - trzyma się homeopatycznie, bez sensu totalnie (to chyba ukradli z działu reklamowego, do przyczepienia cenówki do metalowego regału, albo zdjęcia legitymacyjnego do lodówki, czy coś w tym stylu)
  • Odpowiedz
Jarek_P
  • 121
No i zrobione już na ładnie :)

Tutaj pisałem o bebechach, obudowę zapowiadałem. Finalnie zrobiłem jednak inną, niż zapowiadałem, ale jestem zadowolony, test WAF też zdany na piątkę :)

Korpus z olejowanego jesionu, wspornik czysta miedź lutowana na miękko i szczotkowana celem uzyskania satynowej faktury. Na zdjęciu cyfry nie wychodzą ładnie, ale świecą pięknie i wyraźnie, nawet w dzień. Dodatkowo podświetlenie samej bańki, też na zdjęciu nie widać efektu, ale zwłaszcza w
Jarek_P - No i zrobione już na ładnie :) Tutaj pisałem o bebechach, obudowę zapowiad...

źródło: image

Pobierz
  • 24
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
Jarek_P
  • 10
@Polinik: a nieeee, do windy nic nie mam, po prostu efekt w----u po zmianie klawiatury z wcześniejszej używanej przez lata, gdzie w miejscu wcześniej pod palcem znajdującego się Alta w tej był "Win", w skutek czego permanentnie go klikałem pisząc polskie litery i np. próba wbicia litery "ł" kończyła się zalockowaniem kompa i ogólną chęcia wywalenia całości przez okno.
Do samego klawisza Win nic nie mam i bardzo często korzystam
  • Odpowiedz
hrumque
  • 1
chyba pierwszy raz widzę 2 ohmowy rezystor


@kacappylon: w najtoporniejszym typoszeregu E12 nie ma 2.0, ale już w E24 (czyli całkiem popularny normalny) jest już 2.0, nie trzeba sięgać do "ultra precyzyjnych" E96
hrumque - >chyba pierwszy raz widzę 2 ohmowy rezystor @kacappylon: w najtoporniejszy...

źródło: img_8097

Pobierz
  • Odpowiedz
Zbyszek_Kudriawcew
  • 2
Mirki spod tagów #elektronika #elektronikadiy #majsterkowanie - podpowiedzcie gdzie kupię taką baterię? Spuchło jej się, dziwnym trafem dwa miesiące po końcu gwarancji ( ͡° ͜ʖ ͡°) Bateria siedzi w przenośnym ekranie elektronicznej niani. Kamera działa, ten ekran też działa, nawet się ładuje i chwilę pracuje na tym purchlaku (na prawdę chwilę, kilka minut max), ale boję się, że strzeli niedługo ( ͡
Zbyszek_Kudriawcew - Mirki spod tagów #elektronika #elektronikadiy #majsterkowanie - ...

źródło: WhatsApp Image 2026-04-02 at 11.20.13

Pobierz
  • 19
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
Catmmando
  • 2
@elektryczny_mariusz: nie tak hop siup, połowa linków to albo zagraniczne sklepy albo chińskie gdzie brak wysyłki do Polski, no i jest dużo wersji na 2 kable

@Zbyszek_Kudriawcew to jest akumulator Lipo o napięciu 3,7v i pojemności 3000mAh, oznaczenie 684875 to najpewniej wymiary 6,8mm x 48mm x 75mm

w zależności od tego ile jest w twoim urządzonku miejsca musisz szukać akumulatora Lipo o napięciu 3,7v i wymiarach takich, żeby zmieścił
  • Odpowiedz
Jarek_P
  • 16

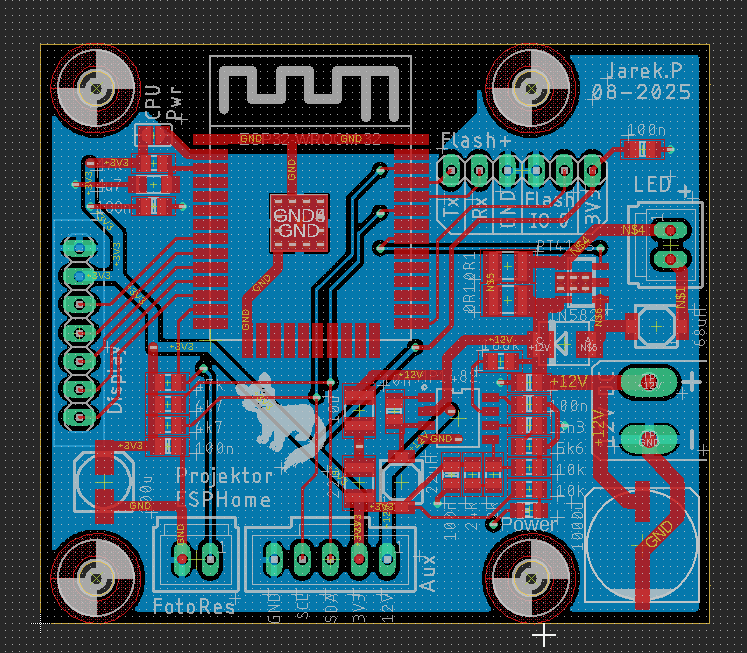

No i zrobione, ciekawy projekt w sumie z tego wyszedł :)
I szczerze mówiąc, nie spodziewałem się, że sterowanie displayem VFD jest tak trudne w porównaniu z LEDami. Tu finalnie oba rdzenie ESP32 pracują, na jednym rdzeniu multipleksacja wyświetlacza, z dynamicznym doborem czasów świecenia, walką z ghostingiem i tym podobnymi cudami, które wychodziły w trakcie, drugi rdzeń zaś robi całą komunikację ze światem zewnętrznym.
Całość oprogramowana w esphome, ale samo "mięso" jako
Jarek_P - No i zrobione, ciekawy projekt w sumie z tego wyszedł :) I szczerze mówiąc,...

źródło: image

Pobierz
  • 21
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
Variv
  • 1
#elektronika #esp32 #elektronikadiy

Mircy, mam pytanie. Testuje do pewnego projektu silnik krokowy 28byj-48 (+ sterownik sterownik uln2003) w wersji 5v jak i w wersji na 12v. No i niestety brakuje mi trochę momentu obrotowego nawet w wersji 12v. Poszukuje silnika z większym momentem, niestety te jakie znalazłem są dość drogie, a docelowo potrzebuje ich 3. Znacie jakieś modele?
  • 15
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
hrumque
  • 1
Na razie testowaniem sterownik L298N.


@Variv: a mówiłem - użyj jakiegoś stepsticka, np drv8825 A4988 TMC2209 czy coś takiego, zasilany wyższym napięciem (24v, ale sa i na 48v) ma dużo większą "moc kopnięcia" w uzwojenie po każdym kroku, a prąd zaraz spada (bo jest regulowany) i sumaryczna moc wydzielana jest mniejsza, niż na topornym L298 na 12v...
A ustawione wysokie mikrokroki dadzą ci bardzo płynny powolny ruch.

A jak ci
  • Odpowiedz
hrumque
  • 1
@Variv: od strony sterowania - zależnie co chcesz uzyskać, ale maksymalnie 3, minimalnie 1:
- enable - włączający w ogóle sterowanie. Jak nie chcesz go nigdy wyłączać, to nie musisz tym sterować, zwierasz na stałe.
- dir - kierunek obrotów - jeśli chcesz się kręcić tylko w jedną stronę - to dajesz na stałe stan niski lub wysoki, i też nie musisz tym sterować z esp
- step - tu
  • Odpowiedz
Jarek_P
  • 3
Mirki narzędziowe, zwłaszcza z #elektronikadiy czy istnieje coś takiego, jak skuteczny (!!!) demagnetyzer do drobnych narzędzi (pęsety, precyzyjne wkrętaki itp)? Lata całe używałem do tego celu lutownicy transformatorowej, ale ponieważ tą już całkowicie wywaliłem spod biurka, to trochę mi brakuje tej jej funkcji obecnie.
Wszechobecne na rynku demagnetyzery typu kostka z dwoma dziurami - mam, kupiłem kiedyś na ali. I nie wiem, czy do tego potrzebna jest jakaś wiedza tajemna,
Jarek_P - Mirki narzędziowe, zwłaszcza z #elektronikadiy czy istnieje coś takiego, j...

źródło: image

Pobierz
  • 12
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
ksiak
ksiak
  • 1
Sony Vtc5a to był święty Grall. A teraz? Masz Murata,


@ruffio: Murata to jest Sony. Zapomniałeś jeszcze o Molicel.

jakie zakresy pojemności i jakie zakresy prądów pracy w jakich cenach są teraz "uczciwe".


@rhqq: jak masz kupić pewne dobre wydajne ogniwo to nie będzie tanio. Jak wyżej wspomniano, 30,- za ogniwo jak policzysz przy 10 sztukach wchodzisz w cenę oryginalnej baterii, a gdzie bmw, obudowa, zgrzewanie? To się
  • Odpowiedz
Jarek_P
  • 4
Przetwornice story c.d.
Odnośnie tego wątku

Tak pokrótce, potrzebna przetwornica step-up produkująca 35V/100mA z zasilania 12V. Pierwotnie wybrany układ AP3012 niby zaczął działać, ale miał ograniczenia (moja wina, zawierzyłem AI, nie doczytałem sam w datasheecie, że bydlak umie tylko do 28V) dla mnie dyskwalifikujące. Zamówiłem więc LM2733, bo miał tych ograniczeń nie mieć, a przy tym pasować pinoutem do już zrobionej prototypowej płytki.
I ten niestety nie zadziałał. Nie i już, za żadną
Jarek_P - Przetwornice story c.d. Odnośnie tego wątku Tak pokrótce, potrzebna przet...

źródło: image

Pobierz
  • 9
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
hrumque
  • 1
zawierzyłem AI


@Jarek_P: nie wierz AI w elektronice ! Gada totalne farmazony, za to bardzo fachowo brzmiące. Proponuje rozwiązania, które nie mają prawa zadziałać. Nie ciebie pierwszego oszukała
  • Odpowiedz
hrumque
  • 1
gdy spytasz, jakie wyjściowe napięcie maksymalne ma AP3012, to powie bezbłędnie, niestety w drugą stronę nie wyszło (zaproponuj układ scalony do budowy przetwornicy o napięciu


@Jarek_P: dokładnie tak. Z jednej strony udaje mądre, bo zna datasheety na pamięć. Z drugiej strony zupełnie nie wyciąga z nich wniosków, żadnej wiedzy, ale z pełną powagą proponuje użycie czegoś.
Przykład "zaproponuj układ kluczujacy PWM jasność ledow zasilanych z 350V, z układem sterowanym z
  • Odpowiedz
Jarek_P
  • 1
#elektronikadiy czy te chińske gąbeczki do czyszczenia PCB są warte zakupu? Czy lepiej zostać przy podbieranych małżonce wacikach?

https://pl.aliexpress.com/item/1005007722980349.html

W tym konkretnym ogłoszeniu jest też wersja "w słoiczku" - zastanawiam się, czy miało by sens trzymanie ich wstępnie już nasączonych w IPA, czy ten słoiczek jest na tyle szczelny.
Jarek_P - #elektronikadiy czy te chińske gąbeczki do czyszczenia PCB są warte zakupu?...

źródło: image

Pobierz
  • 4
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
Jarek_P
  • 0
jeszcze pytanie czy słoika też nie zje


@wypokowy_expert: nie no, to w końcu ma być IPA, nie woda królewska, czy Aceton :)
Ale dobra, nie będę tego zalewał, to był jednak głupi pomysł. Jak zamówię i przyjdzie, to dam znać, na razie tylko leży w koszyku.
  • Odpowiedz
hrumque
  • 3
Niech #elektronikadiy #elektronika - poszukuje jakichś modułów odbiornika audio #bluetooth - nie potrzeba aptx, bajerów dsp (ale mogą być), za to potrzebuje by moduł:
- był w formie płytki luzem, AliExpress, do własnej integracji
- był konfigurowalny (uart czy cos) jeśli chodzi o nazwę rozgłaszaną
- był konfigurowalny co do tego, co umie robić (by dało się ustawić wyłącznie, że on umie tylko profil audio, by nigdy
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
hellfirehe
  • 0
Szukam gotowej (i będącej w sprzedaży) przetwornicy DC 12V -> DC 5V, koniecznie z izolacją galwaniczną już z filtrami w środku.
Z obudową i wystającymi przewodami (bądź jakimiś typowymi złączami na zewnątrz).
Na wyjściu potrzebuję niecałego 1A, więc jak chińczyk to pewnie wypadałoby żeby na obudowie napisane było 2A.

Najlepiej coś takiego jak to:
https://www.meanwell.com/webapp/product/search.aspx?prod=NSD05-S
  • 3
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
hellfirehe
  • 0
o jakiej pętli mówisz skoro do GoPro podłączasz tylko zasilanie?


@zetisdead: Jeszcze audio-in z innego urządzenia zasilanego z auta wbudowanym zasilaczem, a prościej mi będzie zmienić zasilacz gopro. Na baterii problemu nie ma.
  • Odpowiedz
