#elektronika #diy #ltspice #elektronikadiy #automatyka

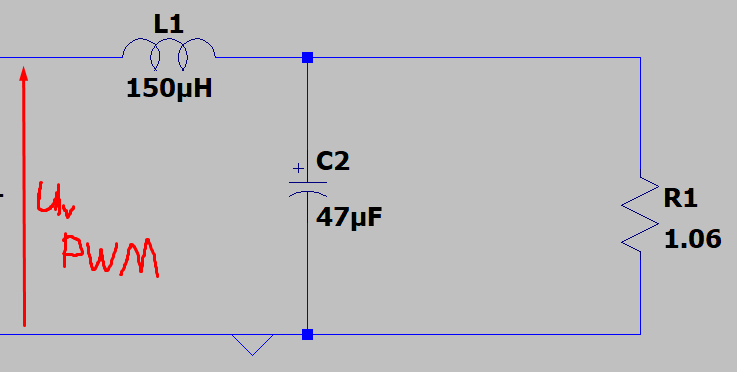

Jak w LTSpice / PSpice wstawić ogniwo peltiera? Chcę zobaczyć jaki filtr LC zrobić, żeby sobie sterować takim ogniwem przez PWM. Czy mogę po prostu użyć rezystora, o rezystancji odpowiadającej oporowi ogniwa?
Wiem, że można wpuścić PWM bezpośrednio na peltiera, ale jest to nieoptymalne z tego co czytałem, a niektórzy wręcz twierdzą, że może uszkadzać ogniwo na przestrzeni czasu (brak źródła, wypowiedzi randomów z internetu).
Zdjęcie poglądowe
RopuchYtong - #elektronika #diy #ltspice #elektronikadiy #automatyka
Jak w LTSpice / ...

źródło: pwm

Pobierz
@zetisdead: Przemiatać temperaturę umiem, umiem też odczytać wynik z wykresu. Chcę to mieć w formie tekstowej, niech liczy za mnie. PSPICE i HSPICE potrafią, piszesz:

.meas op blabla v(n001) at temp=10
No ale LTSpice tego nie ogarnia:

blabla: (null)=(null) AT -40
(-40 to minimalna wartość temperatury w mojej analizie)
  • Odpowiedz
Czy ktoś mógłby pomóc z jednym układem. A mianowicie mam dokonać analizy demodulatora FM z detektorem stosunkowym. Sprawdziłem analizę czasową i widzę, że jakaś sinusoida na wyjściu wychodzi, więc jest sukces. Ale jak daję analizę AC to na wyjściu wychodzi mi taki przebieg co podany w załączniku. Czy to jest poprawne? W komentarzu wrzucę też screen układu w ltspice.
#elektronika #ltspice #studbaza
f.....f - Czy ktoś mógłby pomóc z jednym układem. A mianowicie mam dokonać analizy de...

źródło: comment_1611510381VYGzzofMWibFkTmZ49raIi.jpg

Pobierz
Pytanie do elektronicznych świrków. Z okazji, że na studiach póki co głównie się programowało i zajmowało innymi rzeczami, a że za pół roku już temat inżynierki wybieram to chciałbym jakkolwiek nauczyć się elektroniki analogowej w praktyce i tu mam problem, bo postanowiłem zaprojektować prosty syntezator i okazuje się, że usunięcie składowej stałej nie jest na tyle proste jak myślałem. Korzystając z układu z pojemnością i oporem strasznie zniekształcam sygnał, szczególnie przy generatorze
misioneos - Pytanie do elektronicznych świrków. Z okazji, że na studiach póki co głów...

źródło: comment_1596205101Blx6Z6swyCAGNX1lJEH1Oj.jpg

Pobierz
via Wykop Mobilny (Android)
  • 1
@misioneos: nie zmienia to faktu, że ten schemat jest od czapy. V5 jest podłączone bez sensu - dodaje składową stałą (ujemną) zamiast ja usuwać.

Dodatkowo przy filtrze gornoprzepustowym RC musisz stałą czasowa dobrać tak, żeby częstotliwość graniczna była sporo niższa niż najniższa częstotliwość twojego sygnału.
  • Odpowiedz
@JakeKurtAcfino: teraz dopiero widać schemat, wcześniej nie było. No to ok, jak ustawisz potencjometr 100k na połowę i ze środka wyciągasz out to właśnie będzie tak jak na schemacie. To jest dzielnik napięcia. Jak będziesz chciał zmienić na inną wartość to ustawisz np. R3 na 20k, a R23 na 80k.
  • Odpowiedz
Mirki, co tutaj jest źle, że LTSpice krzyczy "Unknown parameter "vdd/2""?

[http://ltwiki.org/files/LTspiceIV/examples/Robertugo/Modelos/Pll/4046/Ag06/X4046.Lib](http://ltwiki.org/files/LTspiceIV/examples/Robertugo/Modelos/Pll/4046/Ag06/X4046.Lib)
#elektronika #ltspice
@m8se: ehh, miałem nawalone w katalogu z projektem i nie zauwżyłem, że ten plik się generuje w folderze z projektem (,) Na swoją obronę, powiem, że przy jakichś opcjach (nie wiem dokładnie jakich) generuje się plik o identycznej nazwie ( )
  • Odpowiedz
  • 1
No elo. Nie masz powyzej wypisanych wartosci elementow R i C? Na ich podstawie z wiadomego wzoru mozesz wyliczyc stala czasowa.
  • Odpowiedz
