Jarek_P
  • 12
No i się taka jego mać udało!!! :))))
Jako podsumowanie tego wątku: https://wykop.pl/wpis/83171509/takie-pytanie-do-wykopowych-specow-od-mikrofal-ze-
przedstawiam wam mój pierwszy samodzielny mikrofalowy falowód, zrobiony wyłącznie w oparciu o kalkulator z kicada (linia koplanarna z polem masy) i dobre chęci. Rezultat: obok siebie leżące na biurku moduły: fabryczny Lolin ESP32 i mój, oba identycznie zorientowane względem AP. Lolin odbiera mi sygnał na poziomie -66-68dBm. Mój moduł zaś, robiony na zasadzie, że jak nie będzie dużo gorzej,
@Jarek_P +2
Takie pytanie do wykopowych speców od mikrofal, ze szczególnym uwzględnieniem @4833478, bo ostatnio dużo w tym zakresie pomógł - jednak postanowiłem spróbować swoich sił z tym gołym chipem ESP32, tak dla własnej frajdy, jak się uda, to będzie fajnie, jak się nie uda, to przynajmniej będę
Jarek_P - No i się taka jego mać udało!!! :)))) Jako podsumowanie tego wątku: https:/...

źródło: image

Pobierz
  • 8
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
Jarek_P
  • 2

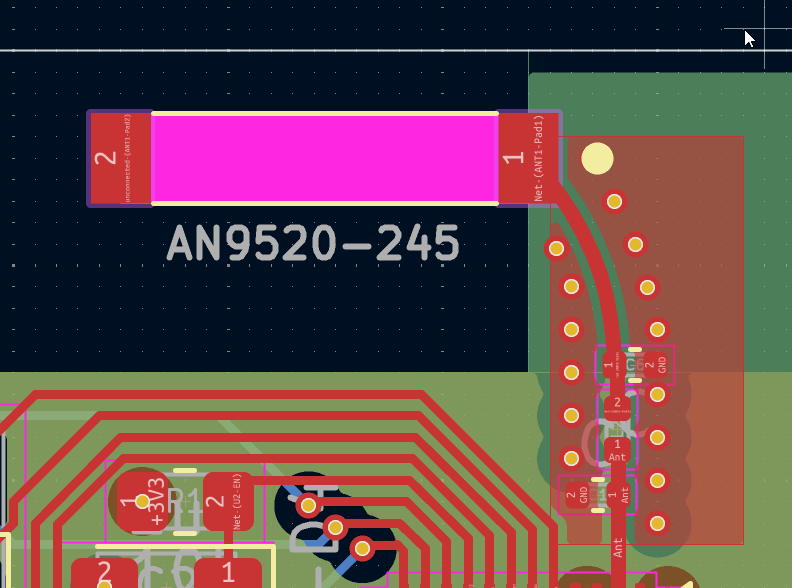

Takie pytanie do wykopowych speców od mikrofal, ze szczególnym uwzględnieniem @4833478, bo ostatnio dużo w tym zakresie pomógł - jednak postanowiłem spróbować swoich sił z tym gołym chipem ESP32, tak dla własnej frajdy, jak się uda, to będzie fajnie, jak się nie uda, to przynajmniej będę wiedział, że z mikrofalami nie ma łatwo :)

Wcześniej kombinowałem z laminatem dwuwarstwowym, teraz już na czterowarstwowym, bo tutaj to o wiele sensowniej wygląda projektowo,
Jarek_P - Takie pytanie do wykopowych speców od mikrofal, ze szczególnym uwzględnieni...

źródło: image

Pobierz
  • 8
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
4833478
  • 1
@Jarek_P: Sorry, nie wchodziłem ostatnio na wypok. Powinno być OK bo tam i tak jest ten pad od złącza, który wszystko szpeci. BTW lepiej złącza nie montować dopóki nie zamierzasz go użyć. Co do kątów, to zasady są jak na obrazku. To jest z układów mikrofalowych. Tym ostatnim bym się nie spinał przy twoim zastosowaniu, w sensie dopóki nie masz kąta prostego jak na obrazku pierwszym to jest w porządku.
4833478 - @Jarek_P: Sorry, nie wchodziłem ostatnio na wypok. Powinno być OK bo tam i ...

źródło: Screenshot from 2025-09-27 08-46-56

Pobierz
  • Odpowiedz
4833478
  • 1
Mirki z #motocykle, potrzebuję diagnozy z internetu ( ͡° ͜ʖ ͡°) Pacjent to Transalp XL 650V z 2001 roku.
Objawy: dziwne chrobotanie z silnika.
- Słychać i czuć w podnóżkach. Pod tym względem przypomina mi zajechane łożysko w kole, ale z powodów podanych poniżej to nie może być koło.
- Pojawia się tylko na ciepło, trzeba dobre 20 min pojeździć
- Tylko przy niskich obrotach (2000-3000) i niskiej prędkości (30-40 km/h)
- Tylko
4833478 - Mirki z #motocykle, potrzebuję diagnozy z internetu ( ͡° ͜ʖ ͡°) Pacjent to ...

źródło: signal-2025-09-13-160303_003

Pobierz
  • 14
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
4833478
  • 0
@sosiwoczostkowe: Hmm, jakaś tam prowadnica jest (widać wytarty smar na łańcuchu) no i to jest coś czego wcześniej nie było. Nie wiem jakie gumy masz na myśli. Można je zgubić? ( ͡° ͜ʖ ͡°)
  • Odpowiedz
darknightttt
  • 34
Gdybym miała się z kimś związać musiałby spełniać te warunki:
- żadnych planów na dzieci i żadnych kotów
- dopuszczalnie mało kłopotliwe zwierzątka
- własny samochód
- żadnych ślubów
- mieszkanie na wspólnym wynajmie, chcę aby prawa były po równo
  • 142
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
4833478
  • 3
zarabia w podobnych widełkach co ja, powiedzmy 10k na rękę już jest super


@darknightttt: A co jak ktoś wydaje np. 3k miesięcznie i tyle właśnie zarabia, bo pracuje po prostu tyle ile musi, a resztę czasu poświęca na inne rzeczy? Czy to nie jest większy wygwyw niż praca 40+ godzin w tygodniu i wyciąganie z tego 10k na rękę nie wiadomo po co?
  • Odpowiedz
Jarek_P
  • 2
Potrzebuję konsultacji speca od #kicad
Po latach projektowania płytek w Eagle postanowiłem spróbować się przesiąść, bo niestety wygląda na to, że Autodesk porzucił tego toola i Eagle zaczyna coraz mocniej odstawać, zaczęło mnie to ostatnio trochę męczyć. Wybór padł na Kicada, bo darmowy i chyba najbardziej zbliżony filozofią obsługi do tego, co znam.
I generalnie podoba mi się, ale różnice jednak są i bywa, że wkurzają. Jak choćby domyślny sposób
Jarek_P - Potrzebuję konsultacji speca od #kicad Po latach projektowania płytek w Ea...

źródło: image

Pobierz
  • 13
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
4833478
  • 0
Te są owszem, ale na warstwie Fab (F.Fab, B.Fab) i jest to tylko dla dokumentacji, ta warstwa nie jest wstawiana w Gerbera.


@Jarek_P: Przy tworzeniu gerberów możesz zaznaczyć jakie tylko warstwy chcesz. Ja zawsze daje też fab layers, bo przy produkcji płytki razem z montażem to jest wymagane do sprawdzania czy odpowiednie elementy są na odpowiednich miejscach.

A co do wartości (value) na silk screen, to jak inni już napisali
  • Odpowiedz
4833478
  • 1
przeciążona (elektrycznie), tak by wózek spadł na parter?


@nasser: A co to znaczy przeciążona elektrycznie i czemu miałaby od tego spaść kabina? O ile wiem są hamulce bezpieczeństwa i żeby winda spadła (bez przerwania liny) trzeba by je jakoś uniesprawnić. A pewnie są też hamulce lub jakieś blokady na samej kabinie, które zatrzymają ją nawet w przypadku zerwania liny. W którym roku się to dzieje? Może kiedyś było łatwiej o
  • Odpowiedz
Jarek_P
  • 1

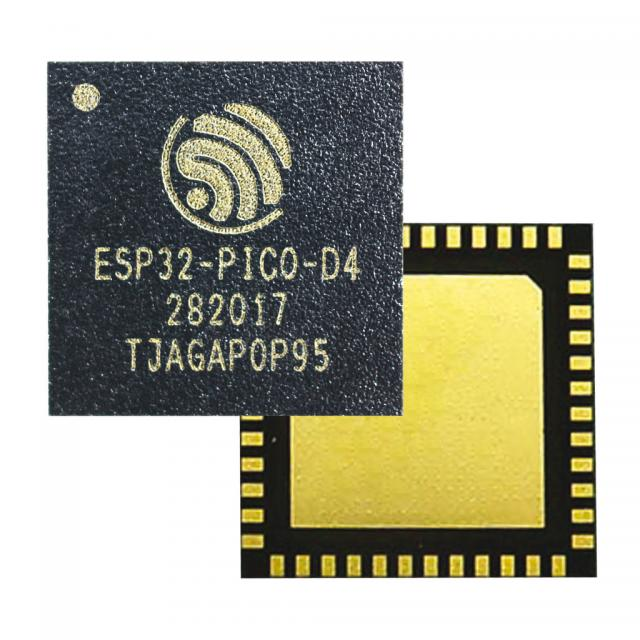

Drodzy specjaliści z #elektronikadiy - czy ktoś z Was porywał się już na własną antenę wifi na pcb? Kusi mnie, by w moich projektach przerzucić się z WROOMów i tym podobnych modułów, na fajne malutkie i zgrabne PICO D4. I tylko właśnie ta antena mnie martwi. Może jakiś gotowiec jest w sieci dostępny (najlepiej w formacie Eagle)?
Jarek_P - Drodzy specjaliści z #elektronikadiy - czy ktoś z Was porywał się już na wł...

źródło: image

Pobierz
  • 21
  • Odpowiedz

  • Otrzymuj powiadomienia
    o nowych komentarzach
4833478
  • 1
@Jarek_P: Jak chcesz żeby to jakoś działało to raczej będziesz musiał zamawiać płytkę z kontrolą impedancji. Jak i tak z tym zamawiasz (bo np. masz jakieś szybkie interfejsy z konkretną impedancją ścieżek) to spoko ale jak nie to będzie sporo drożej. Do tego bez dobierania elementów dopasowujących się raczej nie obejdzie. Moim zdaniem wszystko zależy od tego jak dobrze to ma działać. Jak odpowiada ci zasięg 2x mniejszy (albo jeszcze
  • Odpowiedz
4833478
  • 0
anteny ceramicznej


@Jarek_P: No to trochę inna sprawa, myślałem, że chcesz robić antenę na PCB. Generalnie jest to fajny temat i na pewno warto się pobawić ale nawet ocena tego co wyszło będzie pewnie frustrująca i niejednoznaczna (pomiar zasięgu, kierunkowości anteny itp). Spróbować warto :)
  • Odpowiedz
4833478
  • 1
mam po prostu zrobić wyliczoną linię do anteny ustawionej zgodnie z zaleceniami z jej datasheetu (wymiary pól, zalecany keepout) i liczyć się z możliwością, że realnie to wyjdzie ciut inaczej i pewnie ciut gorzej (choć wyliczenia z kalkulatora wskazują, że tolerancja +-0,1mm daje odchyłki w impedancji falowej o 2-3 omy, a z taką odchyłką niedopasowanie nie powinno być tragedią)? Czy jednak dodawać miejsce na shunt capacitor oraz ewentualnie jakiś rezystor szeregowy w
  • Odpowiedz
4833478
  • 0

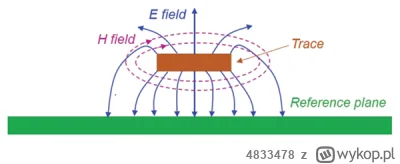

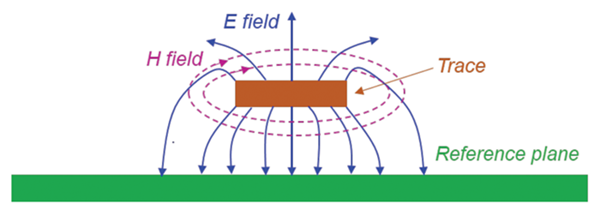

żeby wyprowadzić taką linię z tej obudowy ścieżka musiała mieć max 0,3mm. Dla takiej szerokości i laminatu 1,6mm kalkulator mi wylicza przerwę do pola masy 0,11mm


@Jarek_P: Hmm no jak masz płytkę dwuwarstwową to mogą wychodzić powalone liczby bo nikt tak nie robi. Ja jak coś robię gdzie są układy scalone i więcej elementów to już właściwie nigdy dwuwarstwowych nie używam bo czterowarstwowe też są tanie a 100x lepsze.

Zastanawia mnie jednak
4833478 - >żeby wyprowadzić taką linię z tej obudowy ścieżka musiała mieć max 0,3mm. ...

źródło: microstrip-field

Pobierz
  • Odpowiedz
