[maslokm]

#elektronikadiy #esp8266 #homeassistant Cześć. Zbudowałem 2 lata temu odkurzacz centralny w oparciu o Karcher WD3 ( ͡° ͜ʖ ͡°). Mam z nim jeden problem - jego włączeniem/wyłączeniem steruje esp8266, które wykrywa zamknięcie obwodu po wpięciu rury odkurzacza do jednego z gniazdek w domu. Problem w tym, że co kilka miesięcy (ostatni raz z pół roku temu) uszkadza mi się pin w esp8266 i w kółko pokazuje stan wysoki. Mam do esp podłączony bardzo długi kabel - ciągnie się przez cały dom, strych, garaż od gniazdka do gniazdka i jest wpięty pod GPIO i GND. Po wpięciu rury w dowolne gniazdko obwód się zamyka i HomeAssistant włącza mi gniazdko bezprzewodowe na Zigbee. Z czego może wynikać to, że co jakiś czas uszkadza mi się GPIO i jak to mogę rozwiązać?

[Jarek_P]

@maslokm: wynikać może z czegokolwiek, choćby z przepięć. Takich długich połączeń nigdy nie podłączaj wprost do procesora, zawsze stosuj optoizolację.

[maslokm]

@Jarek_P: Dasz jakąś wskazówkę co dokładnie mam zamówić? Czy problemu nie rozwiązał by kondensator 100nF wpięty pomiędzy GPIO i GND? Taką odpowiedź mi dał ChatGPT ( ͡° ͜ʖ ͡°)

[Stef444n]

@maslokm: chyba chodziło mu o przekaźnik

[Jarek_P]

@maslokm: kondensator TROCHĘ pomoże, ale to za mało. Mały przekaźnik, którego cewką sterujesz, a styki zwierają GPIO albo ładniej i taniej transoptor.
Są gotowe moduły, można też samemu.

[Jarek_P]

@maslokm: swoją drogą.... jeśli ten ESP tylko włącza odkurzacz po wykryciu zwarcia linii sterującej, to on tam jest zbędny, można go w całości zastąpić większym przekaźnikiem.

[bialy100k]

Heh, dopiero co pisałem coś podobnego w zupełnie innym przypadku. Widzę trend do komplikowania dość prostych zadań gdzie "wszystko" musi być sterowane z poziomu cyfrowego mikroprocesora.
Jest takie pojęcie brzytwa Ockhama i do tych przypadków dość dobrze pasuje. Przy czym nie neguję sensu użycia IC w tysiącach innych rozwiązań (I nie trzeba mi wrzucać obrazka-pasty o Arduino :P )

[maslokm]

@bialy100k: to samo esp8266, które wykrywa na GPIO zamknięcie obwodu robi też za otwieraczkę bramy wjazdowej, garażowej i ma podpięty licznik impulsów - zlicza zużytą wodę. Nie robi tylko 1 rzeczy, odkurzacz doszedł ostatni.
@Jarek_P nie bardzo rozumiem jak mam podłączyć przekaźnik czy transoptor do ESP tak aby sterować nim poprzez zamknięcie mojego obwodu.
I jak całość zastąpić większym przekaźnikiem. Można prosić o jakiś schemat? ( ͡° ʖ̯ ͡

[Jarek_P]

@maslokm: kupujesz za kilka złotych moduł przekaźnika "arduino":

https://botland.com.pl/przekazniki-przekazniki-arduino/8463-modul-przekaznika-1-kanal-styki-10a250vac-cewka-5v-5904422300517.html

Do Vcc i GND doprowadzasz 5V, do In i GND swoją linie sterującą z odkurzaczem . Z drugiej strony modułu styki NO i COM podłączasz do ESP w to miejsce, gdzie obecnie masz linię sterującą.

[maslokm]

@Jarek_P: dzięki, przekaźniki jakieś jeszcze mam (3v pod esp), poeksperymentuję w weekend. Rozumiem, że wkradła się literówka: 'Do Vcc i GND doprowadzasz 5V' (chodziło o samo Vcc chyba). Czyli Vcc-3V (może być z nodemcu?), do In i GND przewód od odkurzacza. Z drugiej strony NO i COM do ESP do GND i GPIO.

[Jarek_P]

Rozumiem, że wkradła się literówka: 'Do Vcc i GND doprowadzasz 5V' (chodziło o samo Vcc chyba).

@maslokm: NIe, każde zasilanie ma dwa bieguny, powiedzmy plus i minus. Ten moduł wymaga zasilania, "plus" do Vcc, "minus" do GND. Jeśli ESP zasilasz z 3,3V i tym samym zasilaniem chcesz podejść do modułu przekaźnika, musisz mieć moduł z przekaźnikiem 3,3V:

https://allegro.pl/oferta/modul-izolowany-przekaznika-3v-8cm-13167218579

reszta się zgadza.

[maslokm]

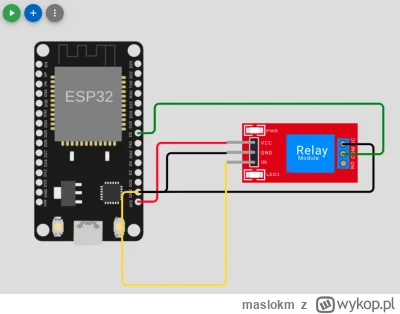

@Jarek_P: czyli coś takiego? Ten żółty przewód to ten mój idący do gniazdek gdzie podpinam rurę zamykającą obwód.

[Jarek_P]

@maslokm: tak, wszystko się zgadza, upewnij się tylko, czy twój przekaźnik może być sterowany zwieraniem "In" do masy.

I jak wyżej pisałem, ESP tu w ogóle nie jest potrzebne, to samo uzyskałbyś włączając silnik odkurzacza bezpośrednio stykami przekaźnika.

[maslokm]

@Jarek_P: dzięki, będę testować i dam znać jak poszło

[WuBe]

@maslokm: wywal z układanki to esp i wstaw przekaznik ssr. Przekaźnik to taki włącznik jak do światła, tylko że uruchamiany przyłożeniem np napiecia 5v.

[maslokm]

@Jarek_P zrobiłem jak na obrazku i działa bez prborlmow od 2 miesięcy. Dzięki za podpowiedzi.
