[Jarek_P]

Takie pytanie do wykopowych speców od mikrofal, ze szczególnym uwzględnieniem @4833478, bo ostatnio dużo w tym zakresie pomógł - jednak postanowiłem spróbować swoich sił z tym gołym chipem ESP32, tak dla własnej frajdy, jak się uda, to będzie fajnie, jak się nie uda, to przynajmniej będę wiedział, że z mikrofalami nie ma łatwo :)

Wcześniej kombinowałem z laminatem dwuwarstwowym, teraz już na czterowarstwowym, bo tutaj to o wiele sensowniej wygląda projektowo, przymiarka na screenie poniżej, pytanie zaś brzmi: jak fizycznie doprowadzić ścieżkę do anteny ceramicznej? Chodzi mi o jej kierunek, czy falowód musi być w linii z anteną? Czy może dochodzić do niej pod kątem 90 stopni (tak by było najfajniej z uwagi na lokalizację, chciałbym tą antenę mieć równolegle do krawędzi płytki, w tym momencie byłby prosty, krótki falowód), a może wersja pośrednia aktualnie narysowana, czyli łagodny łuk i doprowadzenie do narożnika padu?

Datasheet anteny w przykładzie zastosowania pokazuje podłączenie na sztorc, ale nie ma tam żadnych zaleceń, że tak musi być i basta, a pierwszy przykład z życia wzięty, jakim jest wyposażony w taką antenę moduł ESP07 pokazuje, że podłączają do narożnika i jest ok.

Teraz, gdy to piszę, jeszcze mnie oświeciło, że w sumie spokojnie mógłbym w miejscu, którym dysponuję postawić tą antenę na sztorc względem procesora, otrzymując w zamian znacznie krótszy falowód, ale za to gorsze położenie anteny względem reszty designu. Jak sądzicie?

#elektronikadiy

[Jarek_P]

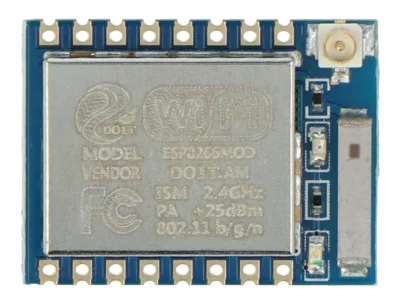

wspomniany ESP07 jako referencja (swoją drogą, ja się tu staram o separację od innych elementów, ścieżek, a tu masz: )

[hrumque]

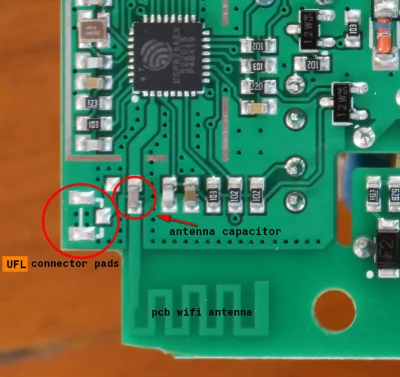

ESP07 jako referencja

@Jarek_P: no takie chińczyki nie brałbym jako referencje poważną, ich największą zaletą jest to, że są w wielkich ilościach (i tanio), i że działają (jakotako), ale w porównaniu do takiego samego czipa np w module Sonoff wlutowanego w płytkę - jest znaczna różnica w zasięgu/odporności na zakłócenia, nie koniecznie w cyferkach podawanych na pudełku (które pewnie większosć przepisze z parametrów ESP i olewka, przecież i tak nikt

[Jarek_P]

@hrumque: o królu złoty, nawet nie wiesz, jak mi tą fotką pomogłeś :)
Zastanawiałem się właśnie, jak wsadzić tam alternatywne gniazdko u.Fl no i już widzę, że zapomniałem o "oprzelotkowaniu" strefy graniczącej z anteną.

[4833478]

czyli łagodny łuk i doprowadzenie do narożnika padu?

@Jarek_P: Nie ma z tym żadnego problemu.

[Jarek_P]

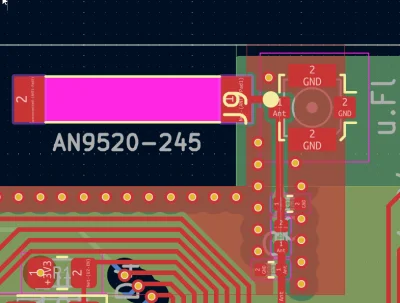

@4833478: Ok, super. A podpięcie całkiem pod kątem prostym? Bo w fabrycznych designach z tego, co widzę, raczej unikają. A mnie się marzy np. coś takiego (oczywiście wlutowane byłoby ALBO gniazdo albo antena):

[4833478]

@Jarek_P: Sorry, nie wchodziłem ostatnio na wypok. Powinno być OK bo tam i tak jest ten pad od złącza, który wszystko szpeci. BTW lepiej złącza nie montować dopóki nie zamierzasz go użyć. Co do kątów, to zasady są jak na obrazku. To jest z układów mikrofalowych. Tym ostatnim bym się nie spinał przy twoim zastosowaniu, w sensie dopóki nie masz kąta prostego jak na obrazku pierwszym to jest w porządku.

[Jarek_P]

@4833478: finalnie zrobiłem to jeszcze inaczej, gdzie cała ścieżka jest łukiem z dużym promieniem, elementy są umieszczone po ścieżce tak, by nie zakłócać jej przebiegu. Oczywiście wlutowane będzie albo gniazdko albo antena, nie obie, dodatkowo w razie wlutowania gniazdka, ścieżkę do anteny ceramicznej zawsze można ciachnąć nożem.

Szerokość ścieżki, dystans do pola masy oraz promień i długość łuku weryfikowana kalkulatorem z Kicada. Płytka już zamówiona, bo jednak stwierdziłem, że spróbuję,

[Jarek_P]

@4833478: tak się jeszcze trochę po fakcie zastanawiam nad końcówką tej linii, czy jednak nie powinienem tej masy dociągnąć aż do samego padu anteny... Ale to zrobiłem w ten sposób wzorując się nad anteną z jakiegoś istniejącego designu znalezionego w necie. Zresztą nawet to, co wyżej pokazał @hrumque: też ma koniec linii wystający na ładnych kilka milimetrów. Tyle, że wychodzi dokładnie prostopadle z masy, a nie pod kątem,
