[parobek677]

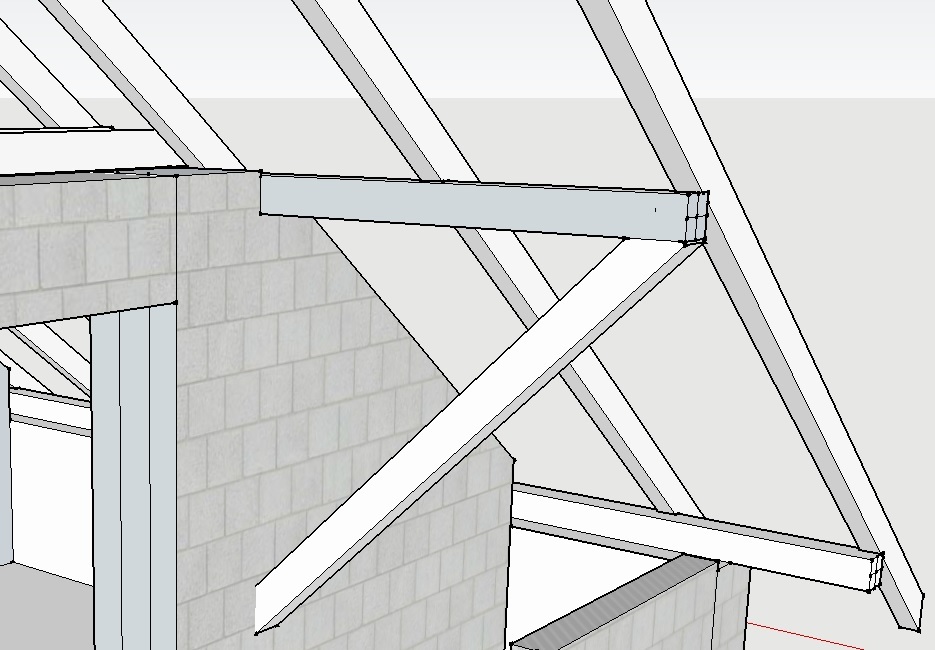

Remontuje sobie domek, muszę wzmocnić tą płatew, średnio mi się dodanie miecza 45stopni. Czy ktoś ma pomysł jak wzmocnić ten odcinek który wystaje na 1.6m? Dodatkowo sprawę komplikuje fakt że 2 ostatnie krokwie są bez jętek.

#konstrukcjebudowlane #konstruktor #remontujzwykopem

[LM317K]

@parobek677: profile stalowe?

[bori]

@parobek677 Jaki to ma wysięg? Może zrób miecz oparty o mur pod kątem 45 stopni?

[parobek677]

@bori: No właśnie taka była pierwotna koncepcja, ale to wystaje na 160cm, i ten miecz będzie strasznie zaburzał estetykę domu..

[bori]

@parobek677 160 cm to bardzo dużo. Jaki jest wymiar płatwi? Czy dach będzie miał deskowanie? I jakie poszycie? Dachówka?

[parobek677]

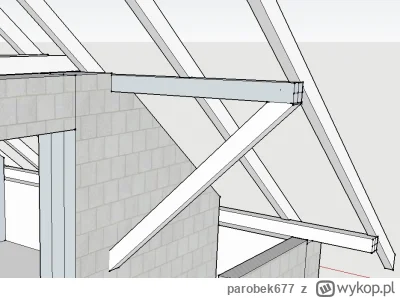

@bori: Płatwie 16x18, pełne deskowanie, dachówka,

[bori]

@parobek677 Poszycie będzie bardzo ciężkie, sama płatew tego nie utrzyma i zacznie się zginać. Nawet wzmocnienie kątownikami stalowymi przy murze nie pomoże. W mojej opinii najlepsze wyjście to zamiana całej płatwi na dwuteownik stalowy, który można dla lepszego efektu obłożyć deskami, a w środku dać ocieplenie. Ale skonsultuj to koniecznie z konstruktorem lub architektem.

[parobek677]

@bori: Zastanawiam się jeszcze czy by zamiast C24 nie zamienić tych płatwi na klejonke BSH + wspornik stalowy. Miecz 45 stopni to właśnie propozycja konstruktora, zapłaciłem i on uważa że robota zrobiona...

[bori]

@parobek677 To dalej trzeba by przeliczyć. Zmiana schematu statycznego jest radykalna. Miecz zapewne nie wziął się znikąd, ale z obliczeń konstruktora

[ksiak]

@parobek677: Zamiana C24 na BSH niby co ma dać? A jakiej klasie to BSH będzie jak w C24 to żadnej różnicy. Jak w C30 to nadal za mało. Już Ci napisali, za duży wysięg. To co pokazałeś też nie pomoże. Może dałoby się uciec dają wyższą płatew tylko nie wiem jak wysoka by musiała być, to konstruktor musi przeliczyć.

[dombol]

@parobek677: Dwa kątowniki lub płaskowniki po stronie włókien rozciąganych łączone dobrze z drewnem

[parobek677]

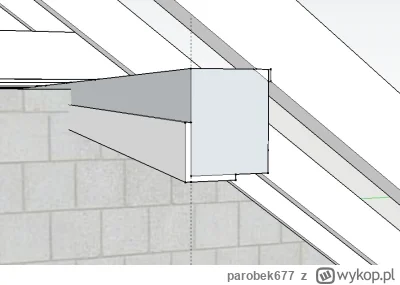

@dombol: W sensie coś takiego ale z 2 stron? Do najbliższej podpory czy przez całą płatew?

[dombol]

@parobek677: po stronie włókien rozciąganych...

Kątownik ci mało da poprawy na ugięcie. Lepiej jednak będzie dwie blachy po bokach profilu skręcone ze sobą dosyć gęsto, tak by wzięły do współpracy przekrój drewniany.

Pójdź do konstruktora, przeliczy ci to jako profil złożony.
