Pytanie do elektryków.

Chce zrobić łącznik krzyżowy pomiędzy dwoma pokojami i wejściem na schody tak żeby idąc do pokojów załączam światło a wchodząc do pokojów wyłączam. Zrobiłem tak że w sypialni załączam, w pokoju syna mogę sterować i wyłączać światło i na schodach mogę wyłączać jak załączone jest światło u syna. Pierwsze zdjęcie to wejście po schodach do pokoju. Mam tylko jeden kabel korespondencyjny czyli ten brązowy. Kable neutralne połączyłem w wago.

3 schodowy przy schodach

[xDepth]

@xDepth: Drugie zdjęcie pokój syna. Tutaj wychodzi przewód fazowy z sypialni i go podłączyłem pod jedynkę.

[xDepth]

@xDepth: Trzecie sypialnia gdzie jest faza, tutaj jest schodowy włącznik

[thechillguy]

@xDepth: https://www.youtube.com/watch?v=OBYMsH4NlzQ

[xDepth]

@thechillguy: Kumam, ale na zdjęciu są dwa przewody korespondencyjne. A mam tylko jeden brązowy oprócz fazy

[zubrzpuszczy]

@xDepth przełącznik x2 musisz miesć 2 stykowy. Niebieski i brązowy tak zamontuj by faza nie spotkała się z zerem. Odwrotnie na stykach w przełącznikach. Żółtozielony podepnij sobie do blachy. Przed włączeniem bezpieczników podepnij np prostownik czy akumolator....bateria 9v tez styknie i pobaw się zarowka 12v.

[xDepth]

@zubrzpuszczy prosiłbym o wytłumaczenie dla laika.

[xDepth]

@zubrzpuszczy: pierwszy przełącznik poprowadzam fazę i jeden korespondencyjny. W drugim dwustykowy krzyżowy a na końcu schodowy? Tylko jak to połączyć jak na zdjęciu żeby pierwszy pokój nie odcinał fazy

[zubrzpuszczy]

@xDepth jeśli instalacja jest prawidłowo wykonana to na niebieskim masz zero, brązowy to faza 230V, żółtozielony to kabel ochronny. Ogarnij kable, pobaw się na 12V zarowką samochodowa. Na napięciu sieciowym nie eksperymentuj.

[zubrzpuszczy]

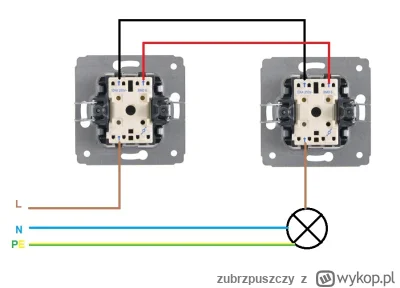

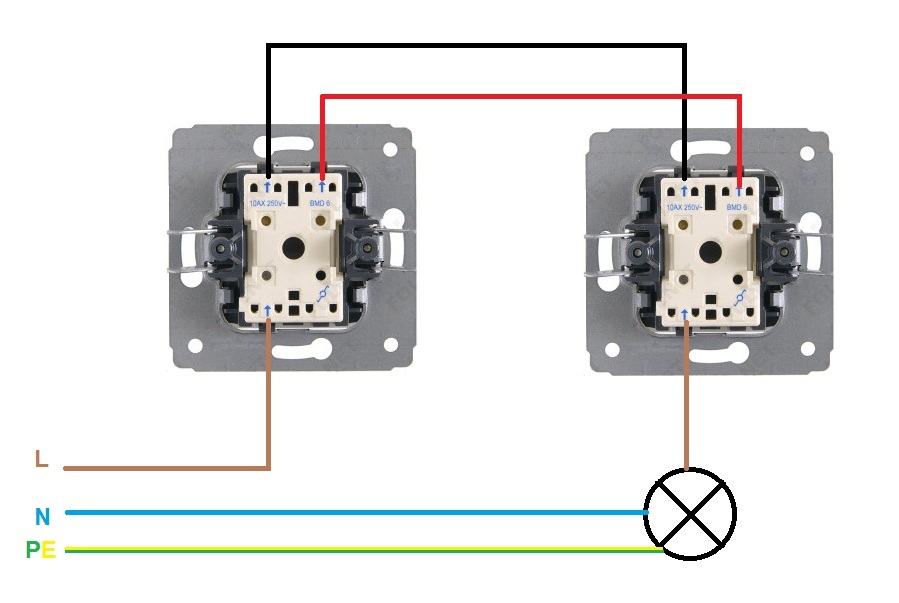

@xDepth źródło światła ma być cały czas podpiete(niebieski) do zera, żyła z napięciem (brazowa)jak na rysunku. Trzeci mozna pominąć przy oswietleniu, przykreca się go do obudów wszelkiej maści. Krzyżyk w kólku to twoje lampy, silniki czy co tam masz:P dobrze przykrec druty, zrob testy na małym napięciu i musi działać.

[thechillguy]

@xDepth: W którym pomieszczeniu masz wyjście na oświetlenie?

[xDepth]

@zubrzpuszczy: Oznaczenie czarne i czerwone to kable korespondencyjne tzn. Brązowe?

[xDepth]

Mam w tym wypadku jeden…

[xDepth]

@thechillguy: wyjście na oświetlenie mam w pokoju syna i przy schodach bo oświetlenie jest ze sobą połączone

[thechillguy]

@xDepth:

[zubrzpuszczy]

@xDepth kurna co się kryje pod taśma izolacyjna. Takiej partyzantka nie zalecam. Żyły łącz na śrubkach, myśląc o rozsadnej odległości elementów nieizolowanych.

[xDepth]

@zubrzpuszczy: taśma izolacyjna oznaczyłem żyłę fazę

[zubrzpuszczy]

@xDepth sprawdź swoja twórczość na małym napięciu. Powodzenia!

[zubrzpuszczy]

@xDepth żyjesz? Okolica ma prąd?

[xDepth]

@zubrzpuszczy: Schodowy zrobiony, dziękuję za pomoc

[zubrzpuszczy]

@xDepth i stała się jasność. Pozdrawiam.
