[szejas]

Mam problem. Lodówka dziś w nocy wywaliła mi korki. Dwuskrzydłowy model LG GSM960NSBZ.
Po dobraniu się do płyty głównej zobaczyłem że jest ślad nadpalenia nad płytką serującą.
Ale jeszcze nie przekreślam jej. Bo pomyślałem że coś innego robi zwarcie które na niej się wypala.
Zacząłem odłączać wszystkie napięciowe wtyczki i szukać winowajcy wywalania korków.

I teraz mam odpięty jeden element który robi zwarcie.
Numer elementu 5874JB2001N - w opisie nazywa się to transformator do lodówki.
Wygląda jak na zdjęciu.

I teraz mam zagwozdkę - po pierwsze dlaczego ten transformator ma tylko dwa piny.
Normalnie transformatory mają cztery dwa na wejściu i dwa na wyjściu.
Jak sprawdzić jego funkcjonalność gdy mam tylko 2 kable.

No i inna zagwozdka - bez tego transformatora i tak lodówka nie działa, więc może się okazać że zwarcie robi coś jeszcze innego.
Ale gdy mam podpięty tylko transformator a odłączone wszystkie inne piny z kompresora, oświetlenia i innych rzeczy - to też wywala korki.

Jak myślicie:
Czy wymiana samego transformatora powinna wystarczyć, czy od razu zamawiać płytę sterującą?

Model płyty EAX65868430-1
Model transformatora 5874JB2001N
Model lodówki GSM960NSBZ

#naprawaelektroniki #elektronika #elektryka #kiciochpyta #agd #lodowka

[ciasteczkowy_otwur]

5874JB2001N

@szejas: a to nie jest jakiś dławik czy coś?

[JestemKaspi]

@szejas: to raczej nie jest transformator a dlawik bocznikowy (shunt reactor) dlatego ma tylko dwa przewody, jest po to zeby lodowka zuzywala "mniej" pradu (kompensacja mocy biernej)

[szejas]

@JestemKaspi: Czyli raczej to nie on jest przyczyną zwarcia i trzeba zamawiać nową płytkę sterującą.
Podpięcie go do płytki puszcza prąd głębiej i do miejsca zwarcia, dlatego wypadają korki.

Kolejne pytanie jeżeli wymienię płytkę na nową. Jak się zabezpieczyć przed ponownym jej spaleniem.
Jeżeli na przykład kompresor jest uszkodzony albo grzałka od no-frost.
To czy mogę podać na nie teraz prąd w trybie odłączonym żeby zobaczyć czy nie zwiera.

[elektryczny_mariusz]

@szejas: ten dławik nie jest niezbędny do pracy na ogół i odpowiedź masz taką że coś dalej wali, ja obstawialbym jakiś moduł z tranzystorami sterującymi czymś bo te jak złapią przebicie to wywalaja korki, ale to będzie ciężko naprawić jakoś
pisałeś coś o upaleniu, zobacz przy jakich elementach to występuje
problem jest też taki że jak odlaczysz płytkę to nie będzie zwarcia ale za to nie będzie działać

[szejas]

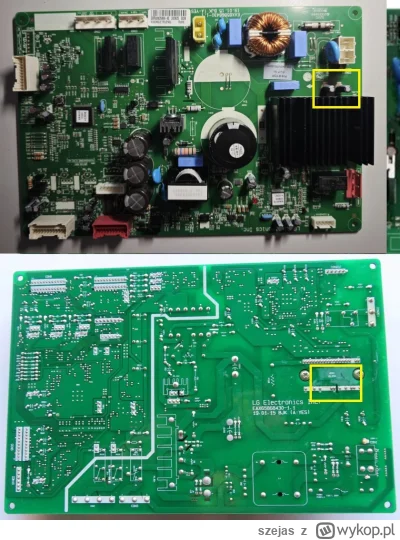

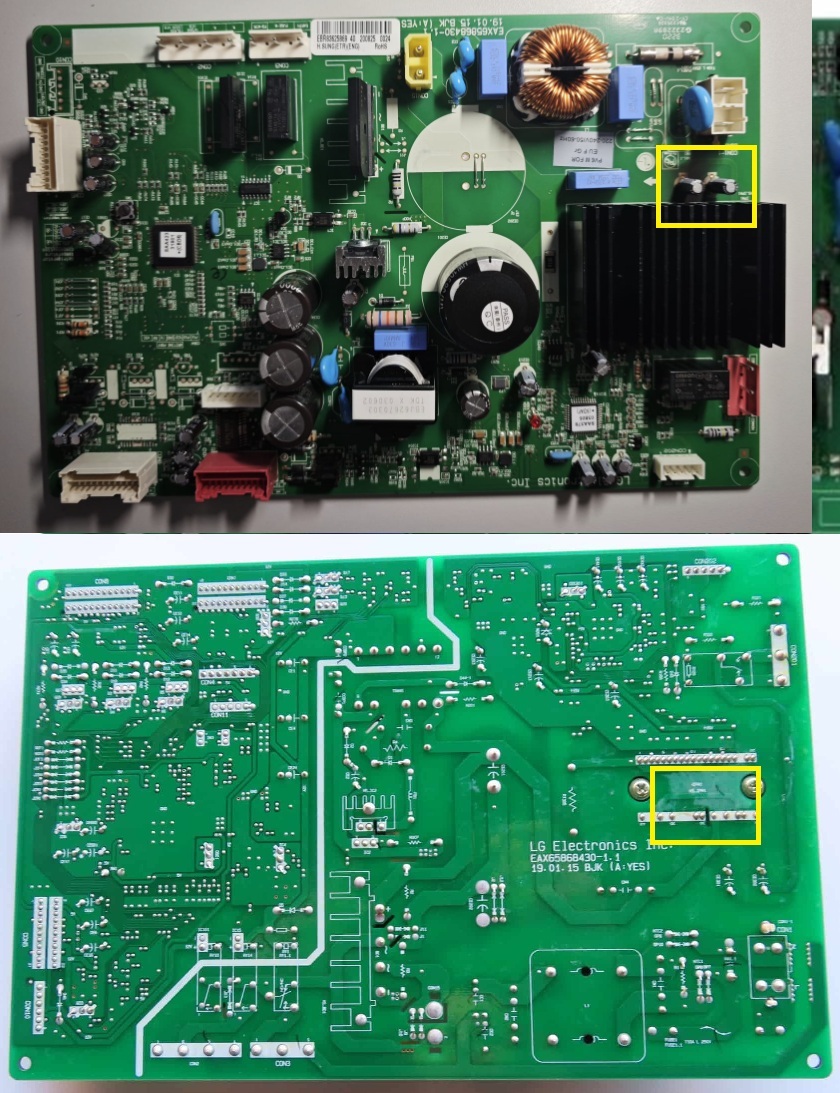

@elektryczny_mariusz: ślady upaleń widoczne są w tych miejscach.

[szejas]

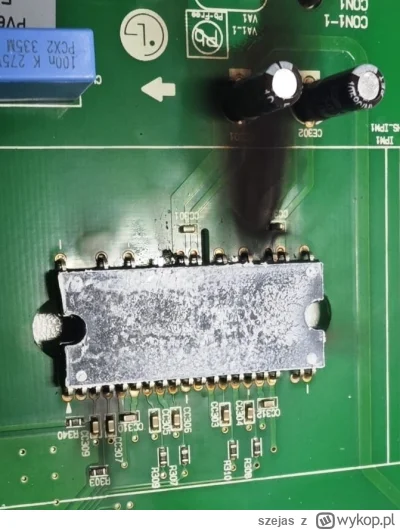

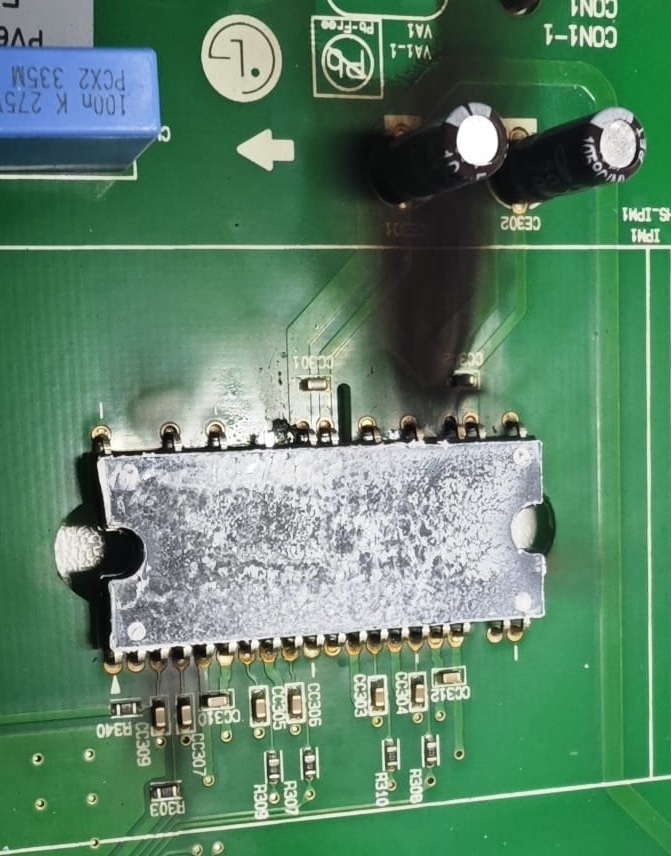

@elektryczny_mariusz: A to już po odkręceniu radiatora - scalak nazywa się SIM6823M

[KokiX]

@szejas to już chyba po zawodach. Da się kupić płytkę?

[szejas]

@KokiX: Tak, płytka jest gdzieś we Włoszech za 100€. Generalnie nie ma problemu kupić.
Pytanie tylko czy ta nowo-kupiona od razu nie powtórzy dzieła poprzedniej, bo jakieś inne zwarcie może być na kompresorze lub grzałce - może podać prąd na te piny i zobaczyć czy działa?.

[elektryczny_mariusz]

@szejas: znaczy jeżeli chodzi o grzałkę to można spróbować zmierzyć rezystancję czy nie ma jakiegoś zwarcia ale o ile chodzi o konpresor to rozmaicie może być

[KokiX]

@szejas trudno powiedzieć bez pomiarów. Ten spalony układ scalony jest częścią przetwornicy DC/DC, mógł się spalić z uwagi na przepięcie (chociaż na wejściu 230 V jest warystor).
