[mapache]

mam zagwozdkę jak coś zaprojektować. wyobraźcie sobie że mam podłogę auta, i chcę stworzyć sobie łączenie które biegnie po dolnej linii tej ściany łącznie z nadkolem. jak to ogarnąć? jakoś sweepem mi nie wychodzi

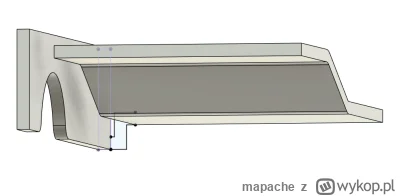

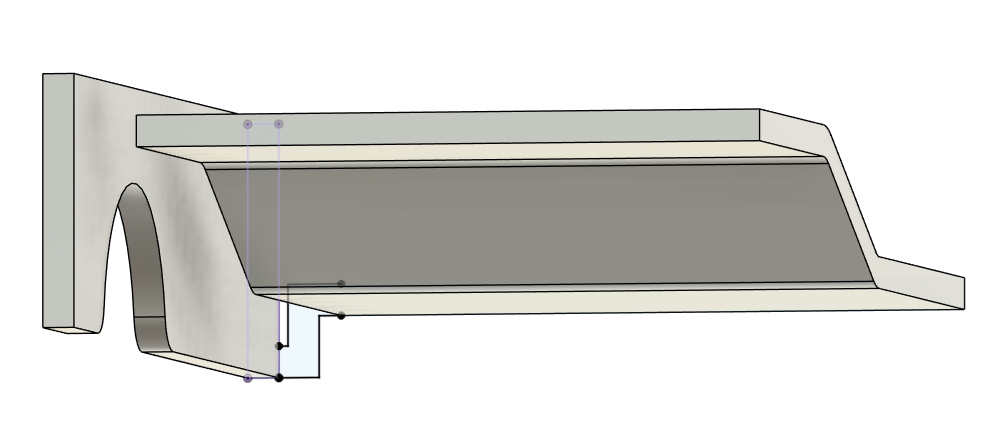

przykład o co mi chodzi

#druk3d #cad #fusion360

[MajsterZeStoczni]

@mapache: zamknij powierzchnię od góry (A) i wyciągnij w bok/extrude (B)

dla "szczeliny" pomiędzy zrób osobny prostopadłościan i odejmij od całości

[JestemKaspi]

@mapache: parę dni temu walczyłem ze sweepem, spróbuj zrobić ścieżkę bez zaokraglonych narożników

[mapache]

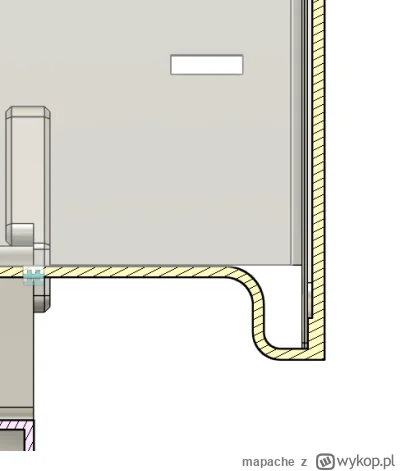

@MajsterZeStoczni: nie do końca o to mi chodzi. chcę konkretny profil, bo chcę by była szpara między "podłogą" a ścianą. potrzebuje takiego efektu

[mapache]

@JestemKaspi: sweep to akurat krzyczy jak są ostre kąty

[MajsterZeStoczni]

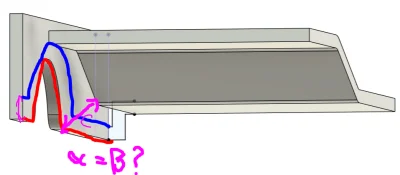

@mapache: ok, a jakbyś zrobił "offset" dolnej linii do poziomu górnej i po niej zrobił "follow"? - pracuje na MicroStation jak coś, to tyle co mi przychodzi do głowy - czy te krzywe (C) są takie same? bo to też może srać w topologii

ewentualnie podziel całość na mniejszcze elementy i potem merge, będzie szybciej niż użeranie się z funkcją co nie ogarnia

[mapache]

@MajsterZeStoczni: dwie różne to są krzywe. podłoga jest przystosowana do krzywizny ramy (belek), a ścianka do rozstawu kół i progów

[MajsterZeStoczni]

dobra ostatni pomysł, zrób najpierw ten boczny profil i wyciągnij sobie podłogę z bocznej powierzchni

imho będziesz musiał podzielić to na elementy bo słabo z topologią

[mapache]

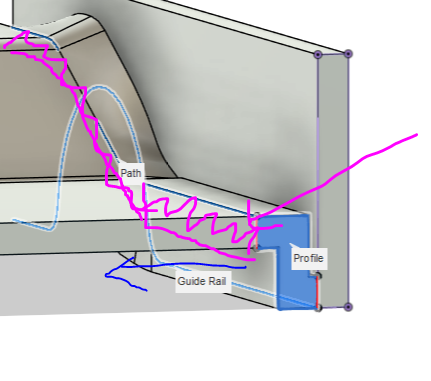

@MajsterZeStoczni: próbowałem już takie warianty. próbuje ogarnąć sytuacje stąd

[mapache]

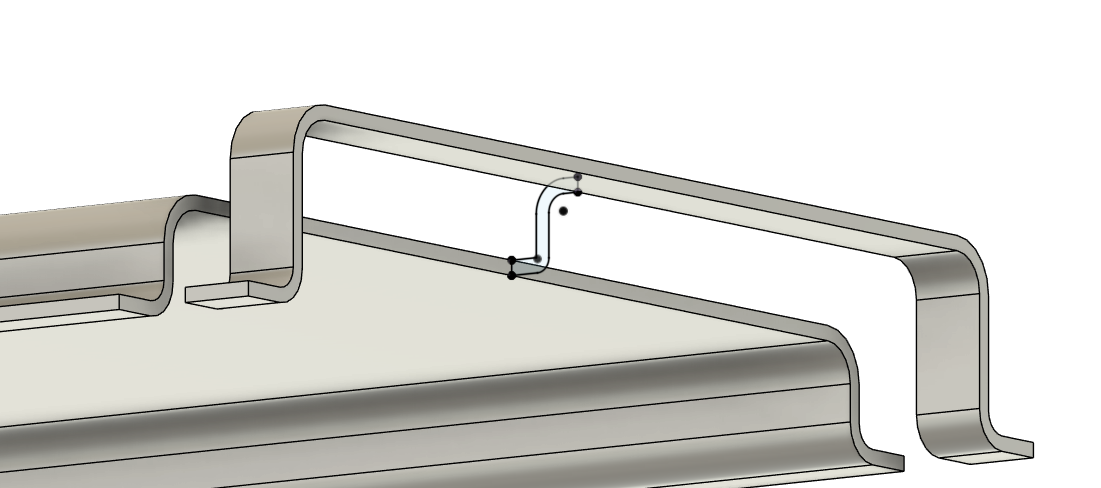

dobra to inne pytanie. jak połączyć takie dwie płaszczyzny elegancko

[MajsterZeStoczni]

@mapache: za bardzo kombinujesz, prostsze rozwiązania są lepsze

[mapache]

obrzydliwe

[MajsterZeStoczni]

@mapache: no niestety, jak chcesz tak jak wrzuciłeś to sie musisz bardziej pobawić

[StaraSzopa]

może wyciągnięcie po profilach i krzywe prowadzące?
https://help.solidworks.com/2022/polish/SolidWorks/sldworks/HIDD_DVE_FEAT_LOFT.htm

[MajsterZeStoczni]

@StaraSzopa: SolidWorks to bestia w porównaniu do fusion ( ͡° ͜ʖ ͡°)

[mapache]

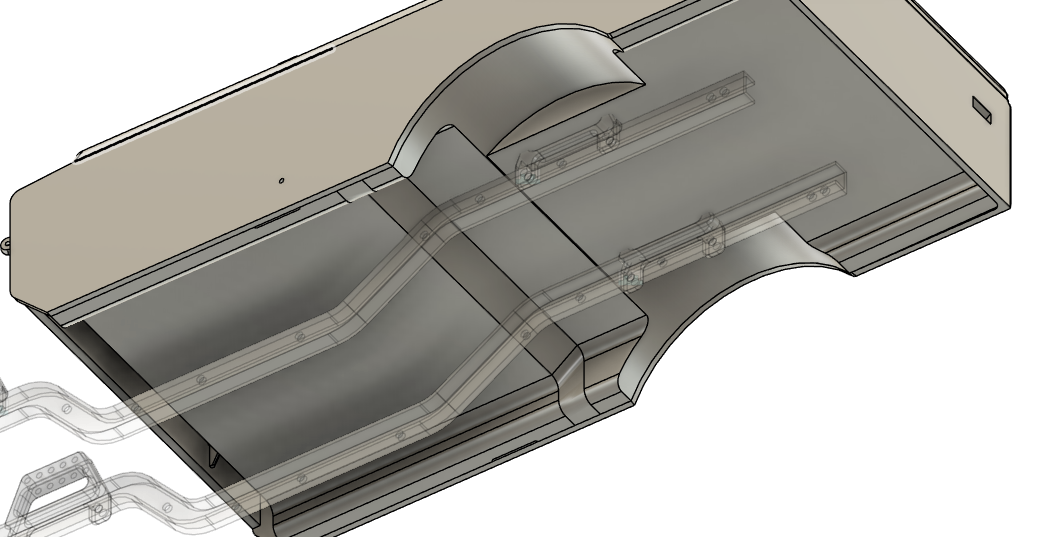

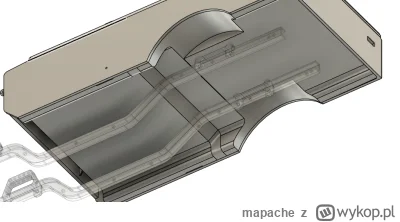

może nie najlepiej ale jako tako

[StaraSzopa]

@MajsterZeStoczni: omg, serio myślałem że to solid xd
