[mapache]

mam zagwodkę jak to narysować. projektuje zderzak ale tak bym mógł sobie definiować długości, kąty itd więc reszta rzeczy musi za sobą podążać. rurki zderzaka robię poprzez narysowanie sketcha i puszczenie pipe przez niego. problemem jest że jak dodam fillet w sketchu to usuwam constraint i potem wszystko się rozjeżdża przy zmianie parametrów. jak to ugryźć? czytałem by fillet używać jako ficzer zamiast w sketchu, ale przy zrobienie zgięciu rurki to tak nie zadziała ładnie

#druk3d #fusion360

[bukszpryt]

@mapache: to może te rurki zrób z odcinków i łuków, a nie z odcinków, które zaokrąglasz.
mozesz też wymiary dawać dla linii konstrukcyjnych, na których będziesz dopiero rysował linie z których tworzysz geometrię

[mapache]

@bukszpryt: tylko że łuki nie tworzą się aż tak ładnie pomiędzy dwoma liniami. jakoś fillet działa bardziej intuicyjnie

[mapache]

@bukszpryt: nie no z łukami to się n-----e

[bukszpryt]

tylko że łuki nie tworzą się aż tak ładnie pomiędzy dwoma liniami. jakoś fillet działa bardziej intuicyjnie

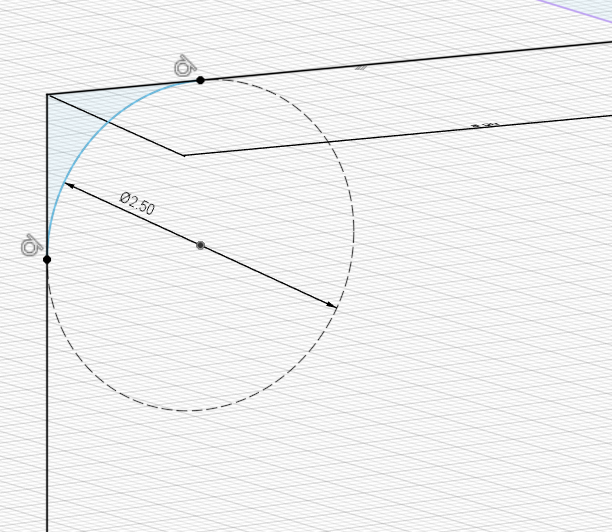

@mapache: tworzą, tylko musisz ręcznie dodać styczność do odcinków, żeby były ładne przejścia. zresztą łuki się tworzy na ileś sposobów, zawsze któryś będzie dobry.

zrob sobie to odcinki z łukami, a potem przeciągnij odpowiedni profil po tym jako

[mapache]

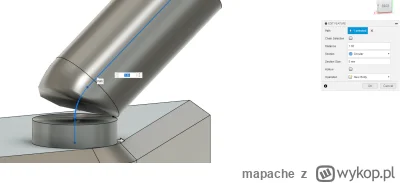

@bukszpryt: to teraz mi powiedz co tutaj się zadziało

[bukszpryt]

@mapache: cholera wie. wygląda bardziej na babola wyplutego z blendera, a nie fusion.

czy to samo się dzieje jak zmienisz promień tego profilu?

[mapache]

@bukszpryt: tak to wygląda jak zmienię parametry i potem wejdę w edycje tego fizcera. trzecie dzień próbuje ten zderzak zrobić

[bukszpryt]

@mapache: może coś z kolejnością akcji jest nie tak jak trzeba. mogę rzucić okiem, jak podeślesz plik, tylko w f3d, żeby cała historia była

[mapache]

@bukszpryt: chętnie podrzucę do "review" jak tylko skończę Ntą wersje od nowa

[mapache]

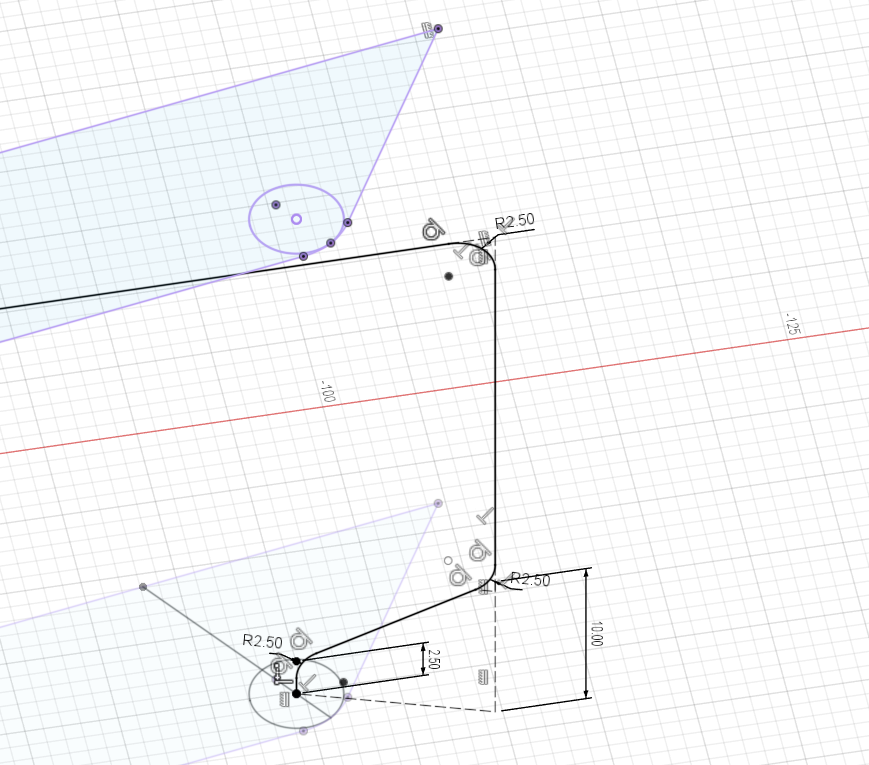

@bukszpryt: btw udało mi się z filletami zrobić. ładnie na czarno już jest

[mapache]

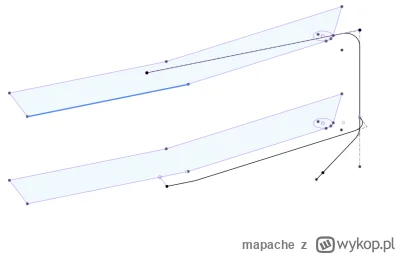

@bukszpryt: moje opus magnum. tym razem bez sketchy 3D tylko na 3 płaszczyznach 2D

[bukszpryt]

@mapache: ja tam nigdy nie korzystałem ze sketchy 3d. jakoś nigdy nie było takiej potrzeby.
