Jak TSMC udało się zejść do 2nm?

Jak działa nowy, 2nm proces litograficzny TSMC, oparty o nowe techniki optymalizacji krzywizny maski i elektronowe macierze o wielu wiązkach, który pozwalają te zakrzywione maski wypalać.

[ty_O]

Nic nie zrozumiałem. Wykop

[marsjanin2012]

@ty_O: racja ale trzeba dodac ze urzadzenia to tego produkuje Holenderska firma, nie wszystek umarlo w Europie. Trzeba gratulowac, wiedziec i sie cieszyc. Nawet jak te 2nm to jak liczenie ch... z kregoslupem, tj naciagane.

[janeknocny]

@ty_O: racja ale trzeba dodac ze urzadzenia to tego produkuje Holenderska firm

@marsjanin2012: Nie tylko jedna holenderska bo pewnie masz na myśli ASML to skomplikowana struktura wielu podmiotów pozwala ASML tworzyć te maszyny dodając swoją technologię.

ASML nie jest w stanie stworzyć nowej generacji maszyn High-NA EUV bez niemieckiego ZEISS SMT (a nawet ma w nim udziały), BOSH i wielu innych. Sam ZEISS mając niemal wszystkie kluczowe patenty w optyce

[Rambo8_w_TV]

Te technologię nanometrowe rozwalają mi łeb. 200-300 milionów tranzystorów na 1 mm2. Cała ta kosmiczna technologia dostępna za jeden dzień pracy, coś niesamowitego.

[AnimateHi]

@Rambo8_w_TV Dobrobyt

[ojsak]

To prawda, z osiągnięć człowieka to jest jedno z największych

[FireDash]

Jak się udało? No generalnie to po prostu się nie udało, a zamiast tego zaczęli sobie wymyślać własne definicje jak to liczyć xD

[bobolak]

@FireDash: debile ( ͡° ͜ʖ ͡°)

[ekektrykpozdalnym]

@kupkesobieciagne Pamiętam jak z 15-20 lat temu już mówili o limicie 7nm i co i nic. Limit ten nadal się nie zmienił tylko zaczęli ustawiać tranzystory pionowo, przez co może i są węższe i krótsze ale wyższe. Nadal jesteś przy limicie 7nm a nawet raczej bliżej 11-12nm ale jak zaczniesz inaczej liczyć to wyjdzie mniej. Tak samo przecież mogę jechać 90km/h lub 60mph i będzie to samo. Tak samo mogę liczyć

[xfin]

Pitu - pitu.
Od kilku generacji to całe "X nm" nie oznacza już rzeczywistych wymiarów bramki i jest zwykłym marketingowym wolololo ¯\(ツ)/¯

Przy faktycznej interpretacji tego wymiaru, przy 2 nanometrach cały koncept tranzystora krzemowego rozwaliłby się o efekty kwantowe - i tyle.

[severnight]

@xfin: teoretycznie brakmę można w pionie postawić, wtedy mamy poniekąd bramkę 3d

[pietryna123]

@balrog84: Kładą jeden na drugi. Dwa z bramką 12nm liczą że są po 6nm bramki bo na tej samej powierzchni (nie objętości - to kluczowe) masz dwa tranzystory.

Generuje to problemy z chłodzeniem.

[jajcek]

2nm? Bez kitu już nie mogli zrobić 1nm? Przecież to już nie duża rodzica. Debile ( ͡º ͜ʖ͡º)

[chudogruby]

@jajcek: Intel planuje wdrożyć 1.8 nm, TSMC w dalszej kolejności 1.4

[Pesa_elf]

Pomyślcie jak technologia poszła do przodu w ciągu dwóch czy trzech dekad. Ile kosztowały dyski twarde i jakiej były wielkości. Teraz macie karte microSd 1TB wielkości paznokcia u palca małej ręki. Prędkości internetu w ciągu 20 lat w Polsce ile podskoczyły. Czy nawet smartfony z hiper aparatami o jakich sie nie śniło 15lat temu.

[femboiz69]

@Pesa_elf: palec małej ręki... CO!? XD ty masz 1 rękę większą drugą mniejszą?

[Pesa_elf]

@femboiz69: kurde zle mi sie napisało xD

[ahmed-reyk]

Tyle kombinacji, a wystarczyło wsiąść 4nm i przeciąć na pół.

[KEjAf]

@ahmed-reyk: albo wyjąć z maszyny w połowie procesu, jak zrobi pierwsze dwa z tych 4 nm. To by się też szybciej robiło i zużywało mniej materiału, same korzyści.

[Stylish_Pirate]

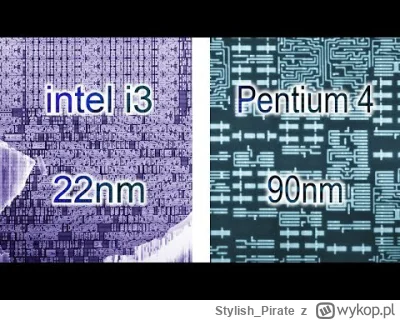

Zrobiłem kiedyś filmik porównujący 90nm vs 22nm w mikroskopie elektronowym. Bardzo ciekawie musi wyglądać 2nm w tym porównaniu https://youtu.be/sw1-xq3sAr0?si=0awR3ALmXmSS27Di

[obibokaleksandrowski]

@Stylish_Pirate: a mówią, że w piwnicy wykopka nie ma nic ciekawego

[Tiboo]

Zrobiłem kiedyś filmik porównujący 90nm vs 22nm w mikroskopie elektronowym.

@Stylish_Pirate: A zdjęcie które zamieściłeś w komentarzu pod filmem na moją prośbę do dziś jest moją tapetą ( ͡° ͜ʖ ͡°) Dziękuję ci mirku!

[netkret]

Czekam niecierpliwie na proces 0 nm. ( ͡º ͜ʖ͡º)

[Fytyny93]

@netkret: a ja na 800 μm

[marsjanin2012]

@netkret: -1nm to bedzie sie dzialo.

[nuker92]

TLDW:
TSMC N2: Gate-All-Around i Maski Krzywoliniowe (Curvilinear Masks)

TSMC na IDM 2024 przedstawiło swój proces N2 (2 nm), nazywając go "world's most advanced logic technology". Oprócz kluczowej cechy, czyli tranzystorów Gate-All-Around (pierwsza duża zmiana tranzystora od niemal 15 lat), N2 wprowadza również maski krzywoliniowe (curvilinear masks) – co ma fundamentalne znaczenie dla produkcji półprzewodników wspieranej przez GPU.

Kontekst: Wymagania i Koszty Fotomasek
