Mam w domu bramę otwieraną skrzydłowo. Potrzebuję mierzyć ile % bramy jest już otwarte (i czy w ogóle się ona otwiera). Kiedyś wpadłem na pomysł, że na zawiasie bramy zamontuję enkoder. Enkoder działać działa, ale jest bardzo nieprecyzyjny. Moja brama ma kąt rozwarcia 90*, a enkoder przy danym ułożeniu pokazuje tylko 3 wartości - to niestety za mało. Szukałem czy jest jakiś enkoder z przekładnią, ale znaleźć nie mogę. Być może ktoś
  • 9
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

  • 1
enkoder liniowy absolutny


@mag_zbc: no powiem Ci, że tym to się jeszcze nie bawiłem. Ale cholerstwo jest dokładne. Tylko czy ta linka wytrzymałaby śniegi? Tak czy siak, ewentualnie myślę jeszcze nad potencjometrem, z uwagi na niskie koszty. Ten enkoder absolutny raczej drogi :)
  • Odpowiedz
Mireczki z #elektronika, nie wiem czy się dobrze wysłowię, ale potrzebuję malutkiego switcha/guzika, który będzie na stałe zwarty, a po wciśnięciu przycisku przerwie napięcie. Jak będzie się nazywać taki typ, żeby to wygooglać?
Mam podświetlenie ambilight na Arduino i czasem jak zamykam Windowsa to podświetlenie zostaje, chciałbym móc jakoś łatwo i szybko przerwać obwód. Teraz mam zwykły przełącznik ON/OFF, ale już mnie denerwuje.
#pytanie #diy
  • 3
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

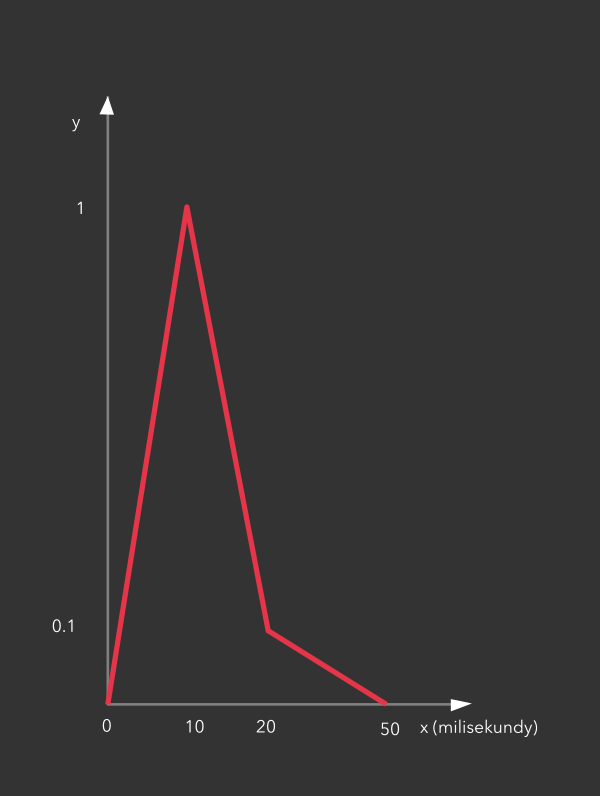

Witam państwa programistów, czy ktoś wie może jak uzyskać w arduino przebieg wartości Y po takim wykresie?

Po wciśnięciu przycisku wartość Y powinna na moment przelecieć po tej obwiedni i wrócić do zera, potrzebowałbym jakiejś prostej metody bo zwykle używałem gotowego sinusa czy innych zsamplowanych fal a teraz chciałbym mieć własne

punkty to:

float
jacku - Witam państwa programistów, czy ktoś wie może jak uzyskać w arduino przebieg ...

źródło: wykres

Pobierz
  • 6
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

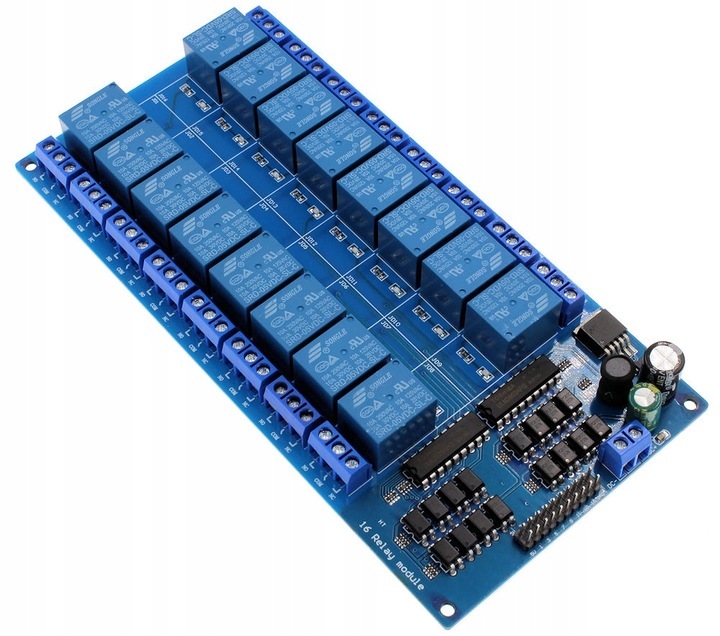

Potrzebuję skonstruować urządzenie włączające niezależnie 16 różnych modułów LED COB 12V. Jak do tego podejść? Czy znajdę gdzieś do tego jakiś gotowy panel z przełącznikami? Czy da się takie coś zrobić na arduino?
Idealnie byłoby mieć do każdego światła przycisk, ale np. 2 (następne/poprzednie) też dałyby radę.

#elektronika #diy #arduino #pytanie
  • 12
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

Mam problem z ogrzewaczem wody, który naprawiam. Wykorzystuję ESP8266 do sterowanie trzema grzałkami 400V (przy użyciu 3 SSR-ów). Do odczytu temperatury wykorzystuję sensor DS18B20. Problemem jest natomiast czujnik temperatury DS18B20, który "wstrzymuje" działanie ESP8266 w celu odczytu temperatury (na ok. 100ms). Czas ten jest dość duży i uniemożliwia mi częstsze włączanie/wyłączanie SSR-ów w celu lepszej kontroli temperatury grzałek. Z innego posta otrzymałem informację, że można odczytywać temperaturę ze scratchpada, a nie czekać
  • 29
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

@Jarek_P no ja to zrozumiałem właśnie, że to przepływ 20kw a nie zbiornik. Stąd pomysł z komparatorem, zawsze to jakieś zabezpieczenie. Również nie wiem czy bym się podjął mając podejrzewam większe doświadczenie niż op. Nie bez powodu do dzisiaj w takich konstrukcjach stosuje się asicy albo stare pic kodowane w c czy nawet asemblerze. Bezpośrednie sterowanie grzałki przez procki diy pokroju ESP, Tiny czy megi328 to proszenie się o kłopoty.
edit.
  • Odpowiedz
Planuję zmajstrować sobie solarną stację pogody na Raspberry Pi Pico i właśnie kombinuję z sekcją zasilania, która wygląda następująo: panel 5V 2.5W (500mA) -> moduł TP4056 1A (z rezystorem '122') -> ogniwo 18650 3.7V 2600mAh. Testowo podłączyłem moduł do ładowarki usb (5V 1A) aby naładować ogniwo na 100% ale proces ładowania się nie kończy, czerwona dioda na module świeci się od przeszło czterech godzin (wg kalkulatora ładowanie powinno trwać do 3h góra)
PEPELeSfont - Planuję zmajstrować sobie solarną stację pogody na Raspberry Pi Pico i ...

źródło: IMG_20230521_213804

Pobierz
  • 3
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

@daczka92: Na warunki zewnętrzne wystawione będą tylko czujniki (DHT22, MQ-2 oraz BMP280). W tym celu kombinuję także ze zmontowaniem prostej klatki Stevensona z kratek wentylacyjnych oraz pociętych pudełek. Główna elektronika będzie siedzieć w puszkach wodoszczelnych.
  • Odpowiedz
#elektronika #raspberrypi #arduino

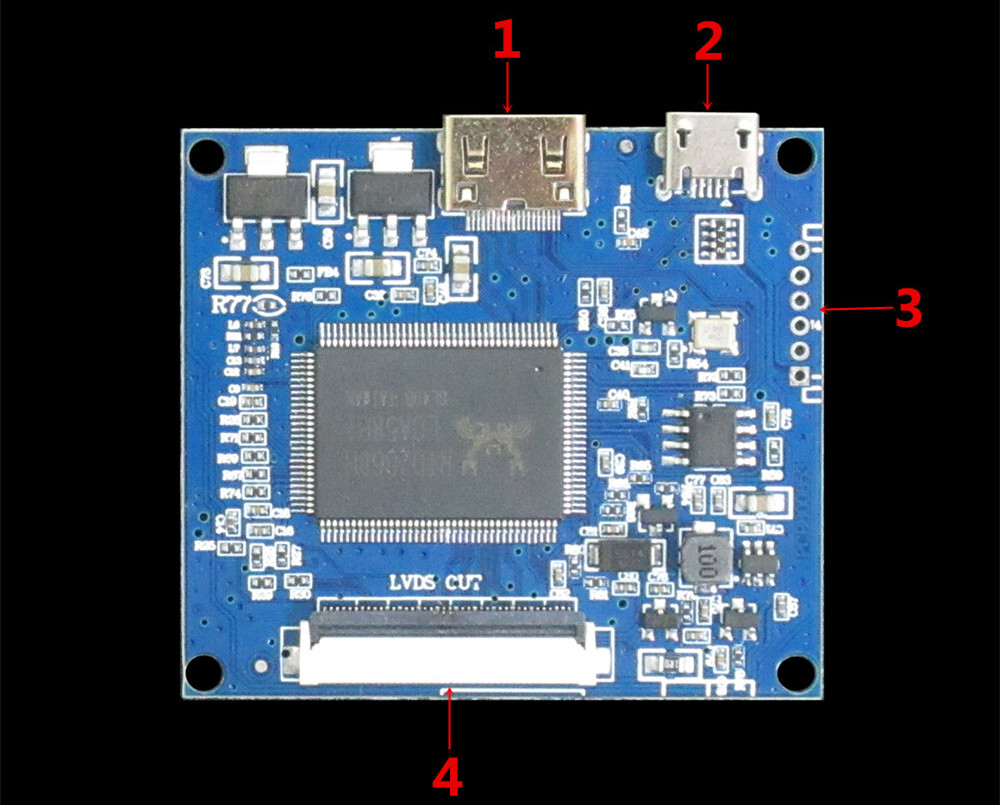

Ktoś ma może doświadczenie z wyświetlaczami LCD TFT dla SBC i wie czy ten wyświetlacz - https://pl.aliexpress.com/item/4000109665068.html?gatewayAdapt=glo2pol
Da radę sparować z tym kontrolerem? https://pl.aliexpress.com/item/1005004453277307.html?gatewayAdapt=glo2pol

Google zwraca mi HJ080IA-01E w dwóch kolorach (czarny/srebrny) więc podejrzewam, że to może być ten sam wyświetlacz.

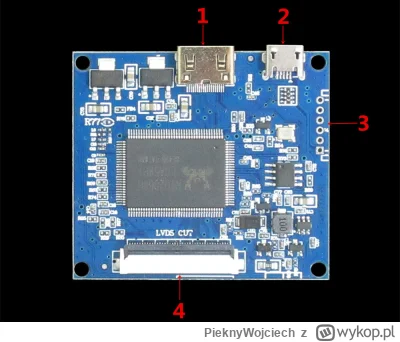

PieknyWojciech - #elektronika #raspberrypi #arduino

Ktoś ma może doświadczenie z wyś...

źródło: Sc4d0b4d9cfbd4453a386f58fc2c9c4ecn

Pobierz
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

#arduino
Mirki na dzień bombelka chce dla syna kupić jakiś zestaw kit Arduino, w szkole cos tam kody klepie. Mówił ze na Arduino bawili sie na przedmiocie samrthome i ogólnie fajna sprawa. WIec jak juz cos kupić to cos co jakos rozwinie jego w programowaniu i w tym co sie bardzo jemu spodobało czyli w smarthome.
Wiec jaki kit kupić aby nie był kit tylko cos warte to to
  • 12
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

@muak47: gdzieś indziej kupisz taniej. Ale podzespoły i tak kosztują drugie tyle co samo arduino. Swojego czasu kombinowałem nad komputerem pokładowym do auta. Raspberry 300, ekran 300, przetwornice itp 500.
  • Odpowiedz
Mam problem z tranzystorem 2N3904. Chciałem przy użyciu ESP8266 (napięcie 3.3V) wysterować 3 SSR-y (łącznie potrzebują natężenia 75mA do funkcjonowania).
Do bazy tranzystora podpiąłem rezystor 3.3K Ohm (tak wyszło mi z kalkulatora), jednak na wyjściu otrzymuję tylko 2.2V zamiast 3.3V. Ktoś może mi powiedzieć co robię źle? :/

#mikrokontrolery #elektronika #nodemcu #esp8266 #arduino #elektryka
MisiekD - Mam problem z tranzystorem 2N3904. Chciałem przy użyciu ESP8266 (napięcie 3...

źródło: temp_file.png3802249832772341306

Pobierz
  • 16
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

@MisiekD: schemat jest zły. W tranzystorze npn obciążenie włączasz w obwód kolektora, nie emitera. Poniżej poprawny, pierwszy z brzegu z netu, kondensator widoczny na schemacie nie jest potrzebny, ten opornik 1k przy SSRrze w sumie też nie, odpowiedni masz już w samym przekaźniku.
Jarek_P - @MisiekD: schemat jest zły. W tranzystorze npn obciążenie włączasz w obwód ...

źródło: 132sterSSR

Pobierz
  • Odpowiedz
@MisiekD: zasadniczą. Tranzystor bipolarny włączasz prądem, płynącym w obwodzie baza-emiter, a ten zależy od napięcia, które przykładasz na bazę względem emitera. Jeśli emiter masz wprost na masie, to podanie napięcia >0,6V (w skrócie temat traktując) włączy tranzystor. Przy obciążeniu w emiterze, prąd płynący przez to obciążenie spowoduje, że napięcie na emiterze się podniesie, Ube zmaleje i tranzystor się częściowo zatka.
  • Odpowiedz
Jak często mogę odczytywać dane (co ile milisekund) z czujnika temperatury DS18B2 przy użyciu ESP8266? Wiem, że mam do wyboru 2 tryby odczytu - normalny i "pasożytniczy". Podobno jeden z nich ładuje kondensator wewnątrz sensora przez co częsty odczyt nie jest zalecany, gdyż będzie przekłamywał temperaturę. Który zatem tryb wybrać, bym mógł częściej odczytywać temperaturę i co ile ms mogę ją odczytywać?

#esp8266 #esp32 #arduino #
  • 4
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

@MisiekD proste obliczenie - prąd kolektora (czyli 3x prąd twojego SSR) dzielony przez wzmocnienie beta tego tranzystora (strzelam że coś między 200 a 500?) musi być prąd bazy.
powiedzmy 10mA na SSR, 30mA sumarycznie prąd kolektora, beta 300, to masz 0.1mA prądu na bazie

rezystor obliczasz: - zasilanie bazy to będzie 3v z esp, minus 0.7v spadku na bazie = 2.3v , i to dzielisz przez prąd 0.1mA = wychodzi rezystor
  • Odpowiedz
@MisiekD tak. ale jeśli tranzystor ma pracować jako włącznik a nie regulowany rezystor to dajesz znacząco większy prąd bazy niż wynikałby z prądu kolektora, oczywiście w granicach przyzwoitości czyli zamiast 0.1mA to powiedzmy 0.5mA, a nie 10 miliamper na bazę.
dzięki temu tranzystor jest nasycony czyli przewodzi maksymalnie mocno jak się da , i najmniej się grzeje.
  • Odpowiedz
Mam taki problem z fizycznym wyłącznikiem przy pewnym układzie z ESP8266. Wyłącznik ten ma wbudowaną diodę LED 2.2V (bez opornika wewnątrz) i jest sterowana poprzez moduł MCP23017 (stan niski zaświeca diodę, stan wysoki gasi diodę). Dioda miga co 200ms oznaczając, iż wyłącznik zamyka obwód (lub otwiera - nie pamiętam już).
Niestety jest jakiś problem, gdyż po jakimś czasie (kilkanaście godzinlub po jednym dniu) dioda przestaje migać pełnym światłem, a zaświeca się cały
MisiekD - Mam taki problem z fizycznym wyłącznikiem przy pewnym układzie z ESP8266. W...

źródło: temp_file.png2511383498008432105

Pobierz
  • 6
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

dioda przestaje migać pełnym światłem, a zaświeca się cały czas i świeci jakby 50% jasności.


@MisiekD: oscyloskop w łapę i sprawdzasz przebieg na ledzie jak się wykrzaczy. Sprawdź też napięcie na linii włącznika.

Natomiast też na 99% wada nie jest w kodzie, gdyż wyłącznik potrafi działać niekiedy i kilka godzin bez
  • Odpowiedz
  • 0
@zetisdead: bardzo możliwe, że udało się dany problem rozwiązać. Aż trochę wstyd się przyznać, ale chyba problemem był pieprzony kabel, który nie stykał (przez co nie było pewnego styku/sygnału, iż przycisk jest wciśnięty) :) Chyba drut się ukręcił przy wyjściu przez moje częste grzebanie i poprawki. Od 3 dni na razie działa za każdym razem, bez błędu :)
  • Odpowiedz
Witam potrzebuję zrobić prosty switch box. W sumie bardziej to pomoc przy napisaniu programu ewentualnie podpowiedź jak powinien wyglądać #arduino
  • 3
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

  • 0
6 przełączników on/off 1 chwilowy. Myślałem o arduino zabawka do gier a przyszłościowo może rozbudować o jakiś wyświetlacz. coś jak stacyjka i przełącznik do świateł itp.
  • Odpowiedz
Cześć wszystkim, mieszkam we Wrocławiu od pół roku i w sumie nie poznałem żadnych ludzi z podobnymi zainteresowaniami do mnie, interesuję się elektroniką i zaczynam programować w c, jeśli jest ktoś z was z Wrocławia i interesuje się takimi sprawami , a nawet nie koniecznie , to chętnie możemy się poznać i możesz mnie nauczyć jakiś nowych rzeczy (nauka drugiej osoby to podobno jedna z najlepszy form w procesie aktywnego zapamiętywania i
  • 6
  • Odpowiedz
  • Otrzymuj powiadomienia
    o nowych komentarzach

@ewolucja_myszowatych: wyłuskiwanie bit z bajtu będzie zazwyczaj wolniejsze od sprawdzenia całego bajtu, bo wymaga użycia dodatkowej operacji logicznej AND z maską bitową. Ale nie w każdym przypadku - trzeba wiedzieć czy to twoje arduino to jest AVR czy jakiś ARM.
Najprościej będzie zajrzeć do wyniku kompilacji i porównać kod w assemblerze.

ARM:

if (x[0]
  • Odpowiedz
Bawię się arduino, chcę je zasilić z akumulatora 12V- oczywiście obniżam napięcie do 5V.
Boję się tylko podłączenia zasilania z akumulatora i jednoczesnego programowania przez USB bo nie chciałbym uszkodzić gniazda w komputerze.
Jest jakiś sposób żeby ochronić gniazdo przed zbyt wysokim napięciem w razie jakiejś pomyłki z podłączaniem kabelków?
