Czy arduino nano można zasilić 12 z zasilacza na Vin i jednocześnie podłączyć po usb do PC? Wgrałem program przez simhub i w arduino nano nie działa do końca poprawnie a w arduino uno działa dobrze.czy to może być problem z zasilaniem? Podłączony jest licznik samochodowy, problem jest z wysterowaniem prędkościomierza
1. Nie powinno być żadnego problemu, 12V się nie przedostanie do komputera ponieważ po drodze jest regulator napięcia który obniża ten potencjał do 5V, czy też 3V3 w niektórych wersjach. Co najwyżej będą płynąć niewielkie prądy wyrównujące niewielką różnicę napięcia pomiędzy tym co wychodzi z regulatora a napięciem które jest w komputerze, nie powinno to stwarzać żadnego zagrożenia. 2. Najlepiej wrzuć schemat, może podłączyłeś sygnał który wymaga PWM pod wyjście które w
@Patryk192: TEORETYCZNIE jest to poprawne, aczkolwiek dla Nano "vin " ma MAKS 12v, więc jak z auta przyjdzie 13.8 czy 14.2 - to po prostu stabilizator na arduino może pójść z dymem, bo to jest zwykły liniowy stabilizatorek, im ma większą różnicę między wejściem a wyjściem (5v?) - oraz większe obciążenie- - tym bardziej się po prostu grzeje, aż do przegrzania...
A te sygnały "pwm" to aby napewno są "wprost do arduino" zgodne, w sensie w standardzie ttl, czy nie powinno tam być jakiegoś interfejsu "otwarty kolektor z pullupem"?
@hrumque: Do tego to się stosuje konwerter poziomów logicznych, pullup jest do czego innego.

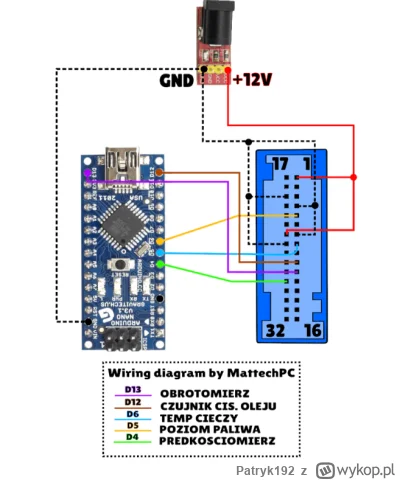

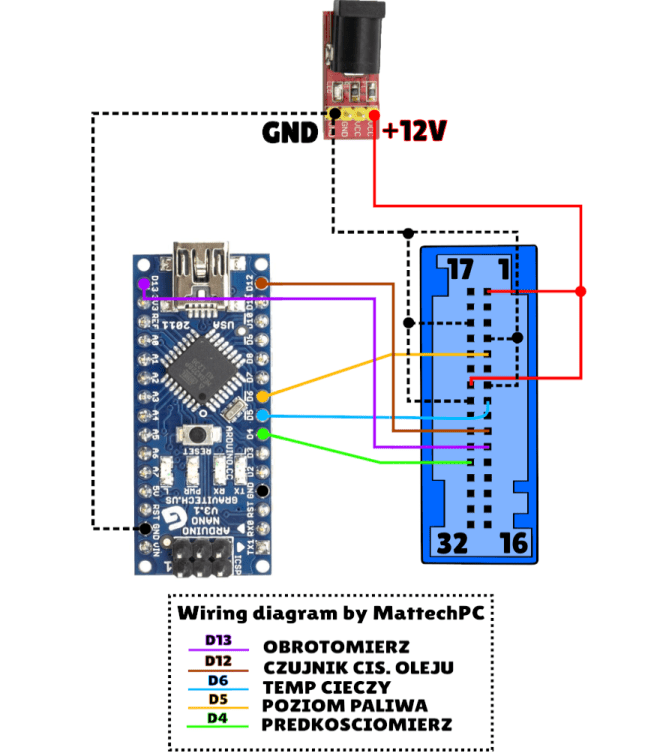

Podłączone jak na zdjęciu tylko prędkościomierz do wyjścia pwm
Wyjście z arduino symuluje sygnał z samochodu do wysterowania silniczka
Wgrałem program przez simhub i w arduino nano nie działa do końca poprawnie a w arduino uno działa dobrze.czy to może być problem z zasilaniem?
Podłączony jest licznik samochodowy, problem jest z wysterowaniem prędkościomierza
#arduino
2. Najlepiej wrzuć schemat, może podłączyłeś sygnał który wymaga PWM pod wyjście które w
W uno działa na wyjściu pwm
Chyba pod 9, sprawdzę jak będe w domu
źródło: temp_file4232846594449095023
Pobierz@Patryk192: TEORETYCZNIE jest to poprawne, aczkolwiek dla Nano "vin " ma MAKS 12v, więc jak z auta przyjdzie 13.8 czy 14.2 - to po prostu stabilizator na arduino może pójść z dymem, bo to jest zwykły liniowy stabilizatorek, im ma większą różnicę między wejściem a wyjściem (5v?) - oraz większe obciążenie- - tym bardziej się po prostu grzeje, aż do przegrzania...
A te sygnały "pwm" to aby napewno
Wyjście z arduino symuluje sygnał z samochodu do wysterowania silniczka w liczniku
@hrumque: Do tego to się stosuje konwerter poziomów logicznych, pullup jest do czego innego.
