[Jarek_P]

Mireczki z #radio #sdr i może jeszcze #krotkofalarstwo pomożecie w drobiazgu?
Kupiłem sobie tunerek USB, konkretne ten:

https://www.aliexpress.com/item/1005005458489544.html

przeflashowałem zgodnie z instrukcją, bawię się właśnie pod programem Airspy, póki co jako antenę mając metr drutu wetknięty w gniazdko antenowe. Mieszkam tuż przy granicy Warszawy.
Póki co:
- elegancko odbieram pasmo radiowe FM
- w szumach i w zasadzie nieczytelnie odbieram ATIS z Okęcia
- ładnie widzę wszystkie obecne w domu piloty radiowe
ALE: chciałbym też zobaczyć, choć w formie prążka MUXy telewizji DVB-T2. A tego nie widzę wcale. Nadajnik MUX3 pracujący z mocą 10kW mam raptem 10-11km od siebie, więc nawet na gwoździu powinienem coś odbierać, a co dopiero na metrowym drucie. Tymczasem widmo w tej okolicy wygląda tak, jak na obrazku. O czymś nie wiem, czegoś nie ustawiłem, co tu, do odbioru tych stacji jest potrzebne? Czy jednak antena?

[dktr]

@Jarek_P: Ale jak nie widzisz? Przecież on zajmuje 8 MHz spektrum, a na twoim zrzucie są niecałe 2 MHz. Będziesz ładnie widział początek i koniec spektrum.

[WR72]

Na jakiej zasadzie działa ten produkt z ali? Pierwszy raz coś takiego widzę, to jak sdr stacjonarny tylko wystarczy w USB wetknąć? Zaciekawiłes mnie bardzo mireczku

[Jarek_P]

@dktr: niestety nie mogę obserwować naraz szerszego wycinka, ale odstrajam sie na boki i też nie dzieje się nic. MUX 3 z PKiN ma nośną 522MHz, więc odstrajając się po kilka MHz w jeden i drugi bok powinienem chyba widzieć choć różnicę w poziomie tej sieczki, tymczasem wciąż widzę to samo.

Teraz odkryłem, że gdy zjadę w dół z czułością, spod szumów zaczynają mi wystawac jakies leciutko zarysowane nośne: 521,8MHz,

[dktr]

@Jarek_P: Urządzenie które posiadasz to tak naprawdę tuner i demodulator QAM, sprytni ludzie zrobili sterownik który potrafi z tego "tunera" wyprowadzić sygnały I i Q i tak właśnie kilka lat temu powstały te SDRy. Jak chcesz oglądać TV musisz użyć sterownika od tuneratv a nie SDR i bez problemu odbierzesz to co idzie w DVB-T ale nie T2. W trybie SDR ten tuner nie wystawi na tyle szerokiego spektrum aby

[Jarek_P]

@dktr: okazuje się, że dużo tu zależy od Sample rate, przy ciut szerszym pasmo radiowe jest co prawda skaszanione (charczy), ale za to MUX już ładnie widać :)

[dktr]

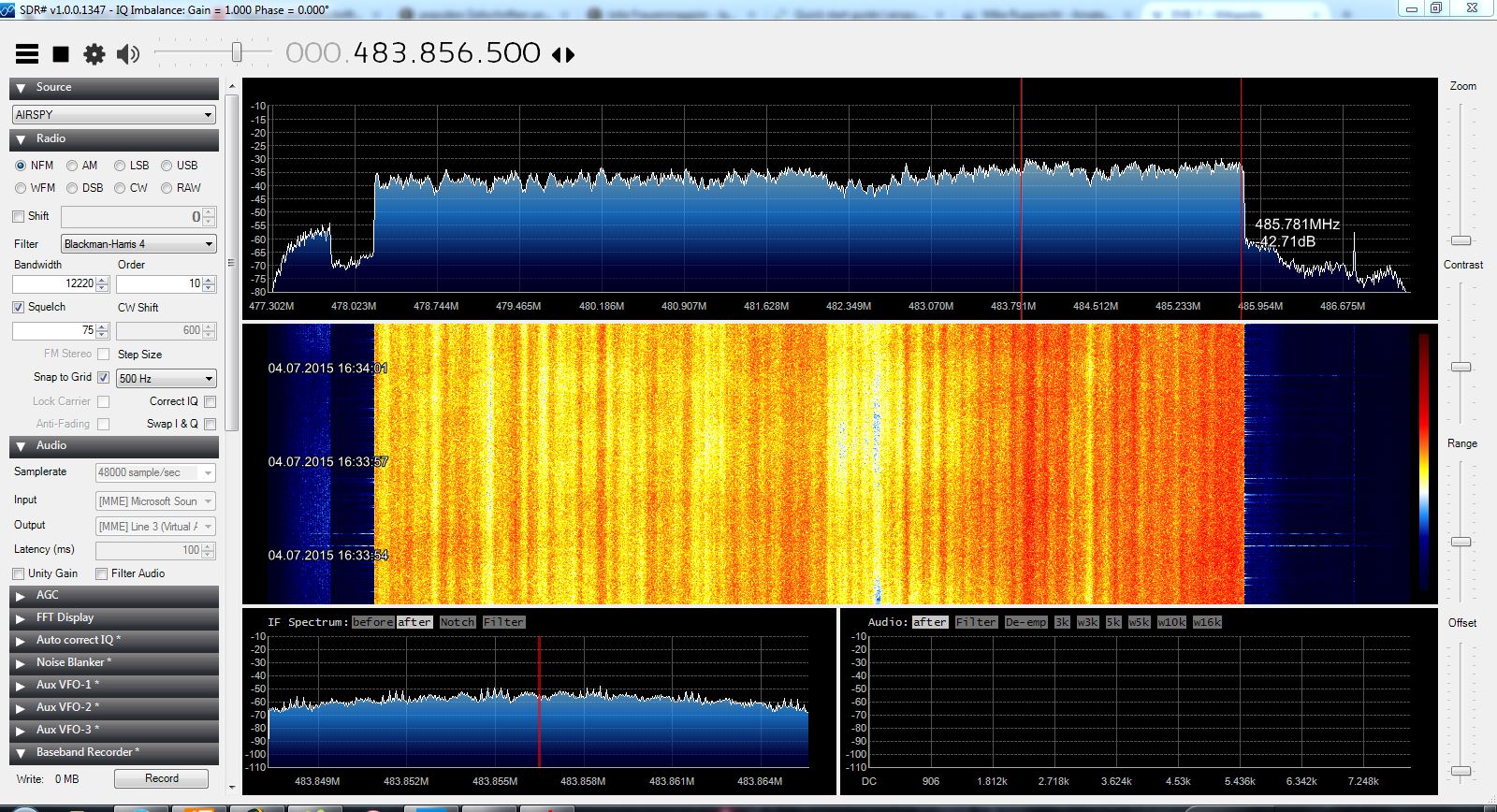

@Jarek_P: Ale ten mux cały czas tam widać, to nie ten wąski prążek na środku a całość. Tak to wygląda na urządzeniu które obejmuje naraz więcej spektrum.

[Jarek_P]

@dktr: jasne. Ale jeśli ten tuner mam obecnie przeflashowany na SDR, to to jednocześnie zamyka temat oglądania na nim telewizji, tak? Musiałbym go w zalezności od potrzeb przeflashowywać wtę i wewtę albo mieć pod ręką dwa osobne?

[Jarek_P]

Ale ten mux cały czas tam widać, to nie ten wąski prążek na środku a całość. T

@dktr: tak, jestem tego świadom, ten prążek to jest pewnie nośna, która mi z szumów na mojej antenie" wystaje ciutkę bardziej. I tu niestety musiałbym kombinować, bo przy samplu pokazującym ta nośną, nie widzę "końców" muxa, nawet gdy ręcznie odstrajam okno. Przy wartości sample rate tej defaultowej widzę różnicę w oknie obejmującym muxa

[dktr]

@Jarek_P: Ale tam się nic nie "flashuje" wystarczy przez menedżer urządzeń wymusić instalację sterownika "DVB Multimedia", albo RTL_SDR w zależności jak chcesz używać i tyle. Do DVB-T z tych tunerów dobrze nadaje się VLC. Jak DVB-T2 to już na tym sprzęcie nie da rady, najtaniej teraz te tunery USB do XBOX'a można wyrwać i dobrze działają nawet pod linuksem z mumudvbt.

[Jarek_P]

Na jakiej zasadzie działa ten produkt z ali?

@WR72: wiem o nim póki co zbyt mało, żeby się mądrzyć, ale to jest po prost cyfrowy tuner, sterowany z USB, ten mój odbiera wszystko z zakresu 25-1760MHz.

@dktr ale swoją drogą, myślałem, że znajdując się 10km od 10kW nadajnika TV odbiorę jego sygnał jednak ciutkę wyraźniej. Dobra, zaraz idę na strych podpiąć sobie jakąś antenę...

[dktr]

@Jarek_P: Gdyby to nie była transmisja w kanale szerokim na 8 MHz a np zwykła modulacja FM z falą nośną widziałbyś to znacznie mocniej. Te tunerki ogólnie to są głuche, mam taki podłączony do jednej anteny razem z skanerem unidena na 70 m kominie, to raz że tego sdr'a zatyka silny sygnał z sieci mobilnych których sektory wiszą 4 m od mojej anteny i mimo iż zastosowałem tłumik 30 dB

[Jarek_P]

Ale tam się nic nie "flashuje" wystarczy przez menedżer urządzeń wymusić instalację sterownika "DVB Multimedia", albo RTL_SDR w zależności jak chcesz używać i tyle.

@dktr: dobra, chodziło mi o krok 11 z instrukcji:

https://www.rtl-sdr.com/rtl-sdr-quick-start-guide/

to jest podmianka drivera, a nie softu w tunerze. Pobawię się potem.

[piekuo]

@Jarek_P: sprawdzałeś czy da sie tym odebrać coś lotniczego ?

[Jarek_P]

@piekuo: pisałem, odbieram w szumach i niemal nieczytelnie ATIS z okęcia, udało mi się złapać też sygnał jakiejś chyba radiolatarni (robi co kilka sekund pip w paśmie lotniczym). Tyle, że z metrem druta w formie anteny, z zewnętrzną pewnie byłby ładny odbiór.

[Jarek_P]

@piekuo: właśnie się bawię, na radiowej antenie FM nadal nie odbieram ATIS w sposób czysty, ale jakaś (chyba) radiolatarnia na 122.885MHz jest ładnie słyszalna, nadaje w kółko zapętloną prostą melodyjke z tonów a'la DTMF (z tym, że to nie jest DTMF, w sumie ciekaw jestem, co to).

[aso824]

ale swoją drogą, myślałem, że znajdując się 10km od 10kW nadajnika TV odbiorę jego sygnał jednak ciutkę wyraźniej.

@Jarek_P: no ale moment, widzisz go zajebiście wyraźnie, bo masz spektogram na czerwono, aż -40dB, czego oczekujesz więcej? ( ͡° ͜ʖ ͡°) gdy cały możliwy zakres odbioru jest zapełniony to nie widzisz różnicy i wyraźnych prążków

@dktr przy okazji, wyjaśniłbyś problem zatykania się tego tunera? Bo widzę

[Jarek_P]

no ale moment, widzisz go zajebiście wyraźnie, bo masz spektogram na czerwono, aż -40dB,

@aso824: prz czułości podbitej do 37dB :) Dalej pokazałem jak to wygląda bez podbijania czułości, była też mowa, że na antenie z drutu ten MUX mi wystaje z szumów o może 6dB

[Jarek_P]

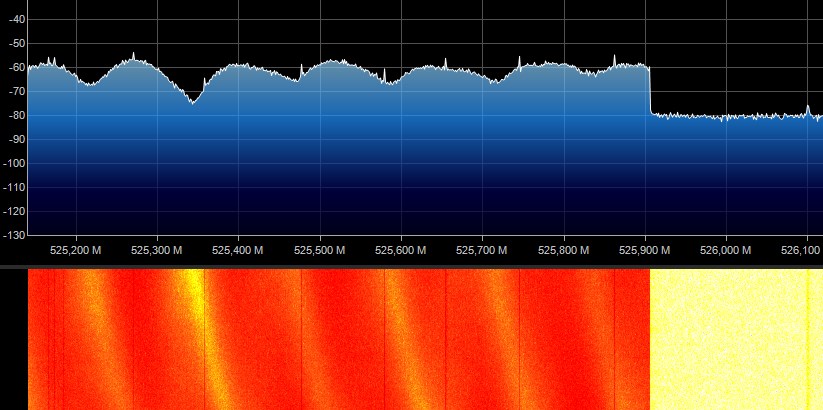

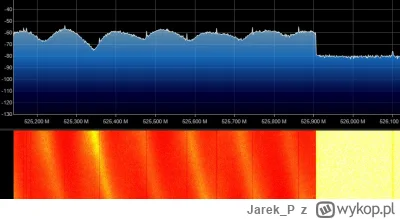

@aso824: o, tak wygląda koniec pasma zajmowanego przez MUX, po podpięciu odrobinę lepszej anteny, już nie ginące w szumach 6, a solidne 20dB różnicy :)

[dktr]

@Jarek_P: I co tam za anteny podłączyłeś? Na krótkie fale coś masz?
@aso824: Aby to sensownie działało trzeba na wejściu dać dość wąskie filtry pasmowe na interesujące zakresy, inaczej jest kaszana jak się mieszka obok silnych nadajników.

[Jarek_P]

I co tam za anteny podłączyłeś? Na krótkie fale coś masz?

@dktr: zrobiłem partyzancką przejściówkę i podpiąłem to do gniazdka domowej instalacji antenowej, ale mam w niej tylko FM i TV. I chyba niestety częstotliwości lotnicze są już przez filtr rozdzielacza wycinane, bo wydaje mi się, że tego ATISa powinienem słyszeć lepiej.

Już nawet oglądałem jakieś anteny dedykowane pod SDR, ale chyba nie rajcuje mnie to aż tak, żeby coś
