[MisiekD]

Co mi wskaże ESP8266 jak na porcie cyfrowym podam mu napięcie 1.2V (input)? Stan odczytam komendą digitalRead(D4). Wiem, że przy 0V odczyta jako LOW (0), przy 3.3V odczyta HIGH (1), a przy 1.2V co wyświetli?

#esp8266 #esp #arduino #mikrokontrolery #elektronika

[brakloginuf]

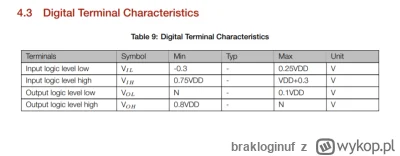

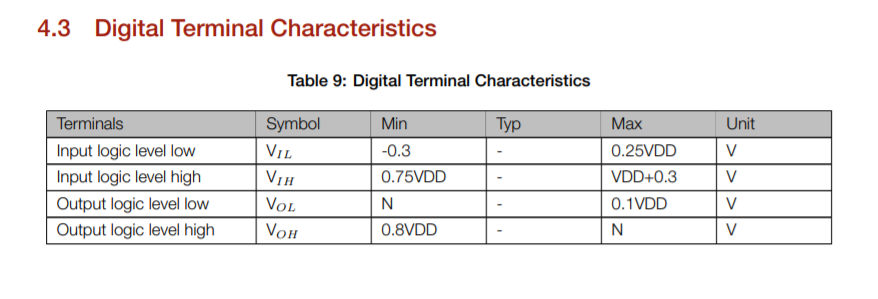

@MisiekD:

[MisiekD]

@brakloginuf: czyli przy napięciu 0.75V będzie już identyfikował jako stan wysoki?

[zetisdead]

@MisiekD: ESP8266 nie ma wejść typu schmitt, więc odczytany stan może być dowolny, może zmieniać się w czasie.

[MisiekD]

@zetisdead nie rozumiem, możesz jaśniej? Bo mam wrażenie, że to nie dotyczy mojego pytania, ja pytam głównie o zakres.

[zetisdead]

@MisiekD: odpowiedziłem na to pytanie:

Co mi wskaże ESP8266 jak na porcie cyfrowym podam mu napięcie 1.2V (input)?

Odpowiedź: odczytany stan może być dowolny.

[MisiekD]

@zetisdead Ok, no to lipa, niefajno w takim razie (przy mnoich zastosowaniach)

[zetisdead]

@MisiekD: wstaw przed pin ESP8266 bufor schmitta np. 74LVC1G17. To załatwi sprawę.
Możesz też użyć ADC do odczytu takiego wejścia i podjąć decyzję w programie jak traktować takie napięcie.

[MisiekD]

@zetisdead A co ten 74LVC1G17 da? Co on zamieni? W internecie czytam i niezbyt rozumiem jego zastosowania.
PS. A0 już mam zajęte niestety i potrzebuję przynajmniej 2 takie złącza.

[zetisdead]

A co ten 74LVC1G17 da? Co on zamieni?

@MisiekD: zamieni napięcie z zaresu 0...Vcc na wartość bardziej cyfrową.

[kiciek]

@MisiekD: jakie napięcie zasilania (Vdd)?

[MisiekD]

@kiciek chyba 3.3V jest jako VDD (ESP8266)

[MisiekD]

@kiciek @zetisdead ogólnie pytam o to napięcie dlatego, gdyż mam pewien element elektroniczny, który generuje mi 2 napięcia:
1.2V i 3.3V.

Przy czym 3.3V jest stanem wysokim i ESP8266 odczyta go jako wysoki. Natomiast co to zrobić z tym 1.2V, żeby ESP8266 zinterpretował go jako stan niski? Z tym mam problem, nie mam pomysłu :/

[zetisdead]

Natomiast co to zrobić z tym 1.2V, żeby ESP8266 zinterpretował go jako stan niski?

@MisiekD: możesz użyć:
1. komparatora
2. układu z tranzystorem i zenerem
3. wbudowanego ADC + multipleksera jeśli ci brakuje wejść analogowych.
