W poprzednim wpisie było kilka pomysłów co byście chcieli abym prześwietlił i przetestowałem większość z nich + kilka swoich. Część nie wypadła jakoś spektakularnie, ze względu na specyfikę takiego prześwietlenia - jednolite rzeczy wyglądają tak samo, a rozdzielczość też nie jest nanometrowa. Układy zintegrowane zatem nie wyglądają spektakularnie, chcę się trzymać bliżej mikromechaniki dla elektroniki.

Dzisiejszym obiektem który wezmę pod promieniowanie (a potem obiektyw i lupę ( ͡º ͜ʖ͡º)) jest transoptor LT354T, który posiada po jednej stronie dwie diody połączone ze sobą antyrównolegle, a po drugiej fototranzystor. Wszystko zamknięte w jednej obudowie pozwala na przekazanie sygnału AC z zachowaniem separacji galwanicznej. Mi kiedyś posłużył w projekcie do wykrywania przejścia przez zero zasilania sieciowego. Na RTG okazał się to ciekawy obiekt przez widoczne dwa grzybki przy złączach diod LED. Pozostawało to dla mnie zagadką nawet po prześwietleniu z każdej strony, dlatego ostatecznie zdecydowałem się zeszlifować scalak od góry do dołu, co zobaczycie w kolejnych postach. Po drodze sprawdziłem jeszcze jak wygląda świecenie takiego transoptora i udało się to uchwycić :)

Do kolejnego razu i oby nie za rok! :D

#elektronicznertg #elektronika

[Visher]

@Visher: a tutaj zgład warstwa po warstwie w formie GIFa:

[Visher]

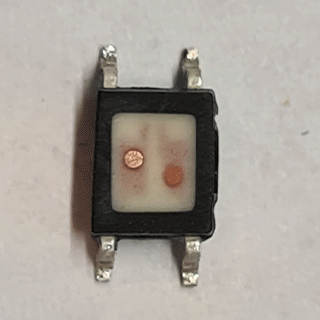

@Visher: po zdjęciu czapki widać jak świeci :)

[Visher]

@Visher: ujęcie z góry:

[Visher]

@Visher: i takie jedno z ukosa:

[Visher]

@Visher: BONUS w temacie - optotriak MOC3021S, tutaj widać wszystko jak na talerzu, jest dioda i triak - rozkmincie sobie co jest czym, zanim zgooglujecie pinout.

[g.....i]

@Visher: wygląda jak tłumik do passata

[booogus]

@Visher ciekawa tematyka, czekam na następne wpisy ( ͡º ͜ʖ͡º)

[s.....y]

@Visher: Takie prześwietlanie wpływa na późniejsze działanie układu?

[Pan_Slon]

@slavoy: Na działanie diody czy tranzystora nie, przynajmniej nie słyszałem o takim przypadku, może to kwestia mocy lampy w urządzeniu

[BotRekrutacyjny]

@Visher: wnętrza scalaków nie widać, bo krzem ma małą gęstość w porównaniu do miedzi. Długo pracujesz na x-rayu?

[RBBN]

@Visher: proszę o prześwietlenie jakiegoś OLEDa :D

[zbulbersowany]

Kurde, na miniaturce myślałem ze to tłumik

[Visher]

@slavoy: @Pan_Slon: też nie słyszałem jeśli chodzi o proste rzeczy typu tranzystor/dioda, natomiast są znane przypadki z np. pamięciami eMMC i pewnie też innymi układami, które mogą się uszkodzić od zbyt długiej ekspozycji. Do pozostałych układów na płytce też nie przesadzamy z poziomami, te 120 kV i 40 uA ustawiłem ze względu na to iż mi nie zależy ( ͡° ͜ʖ ͡°)

[Visher]

@gumpa_bobi: @zbulbersowany: co Wy macie z tym tłumikiem xD

[Visher]

@BotRekrutacyjny: odnoszę wrażenie, że najbardziej chodzi o zmianę gęstości - krzem jest jednorodny. Na RTG po odpowiednim ustawieniu widać nie najgorzej np. tworzywa. A pracuję tylko doraźnie - bardzo krótko.

[BotRekrutacyjny]

@Visher: nigdy nie patrzyłem z tej strony, ale możesz rzeczywiście mieć rację, że dzięki jednorodności krzemu mocno przepuszcza promienie

[tomasz-saczynski]

@Visher: piękna sprawa, aż się łezka w oku kręci, pamiętam zabawę takim sprzętem w byłej pracy.
