Upgrade domofonu v2

Czołem Mirki i Mirabelki! Jakiś czas temu pojawił się na wykopie materiał prezentujący projekt upgrade-u domofonu umożliwiający otwieranie drzwi po „wystukaniu” określonej sekwencji przyciskiem dzwonka. Projekt spotkał się z dużym zainteresowaniem z waszej strony dlatego pomyślałem, że może Was...

Czołem Mirki i Mirabelki!

Jakiś czas temu pojawił się na wykopie materiał prezentujący projekt upgrade-u domofonu umożliwiający otwieranie drzwi po „wystukaniu” określonej sekwencji przyciskiem dzwonka. Projekt spotkał się z dużym zainteresowaniem z waszej strony dlatego pomyślałem, że może Was zainteresować „upgrade” domofonu pozwalający otwierać drzwi za pośrednictwem smartfona przy koszach poniżej 45 zł.

Poniżej krótki filmik z prezentacją działania w praktyce.

Do wykonania wykorzystałem moduł ESP8266-12, który można kupić tutaj: link
Adapter PCB: link

Pozostałe części to:
- Stabilizator LM1117
- Kondensator 10uF
- Kondensator 100nF
- Kondensator 100uF
- Rezystor 300R
- Rezystor 1K
- Trzy rezystory 10K (stosując adapter PCB dla ESP można pominąć rezystory R2 i R3 ponieważ adapter już je posiada )
- Tranzystor BC547
- Miniaturowy przekaźnik
- Zasilacz 5V
- Płytka uniwersalna
- Goldpiny (do zaprogramowania i skonfigurowania urządzenia)

Gotowe oprogramowanie dla tego układu dostępne jest pod adresem: link

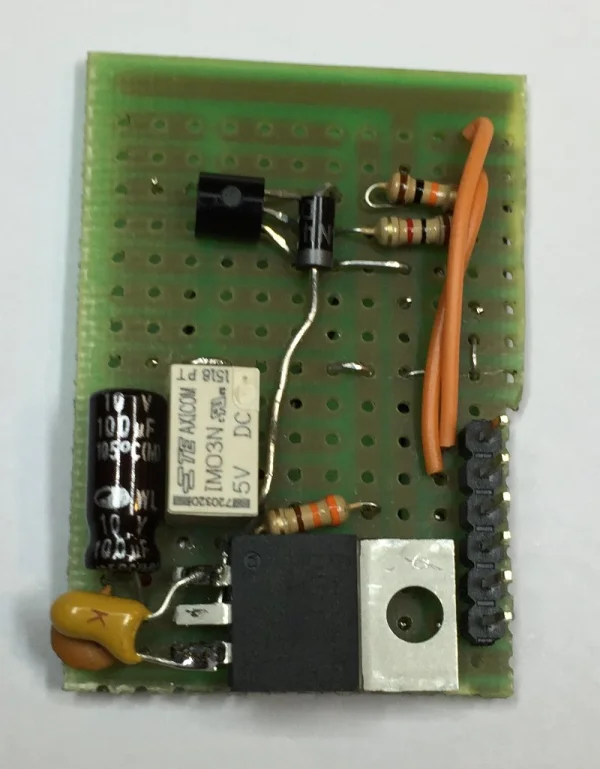

Zmontowany układ (przed przylutowaniem ESP)

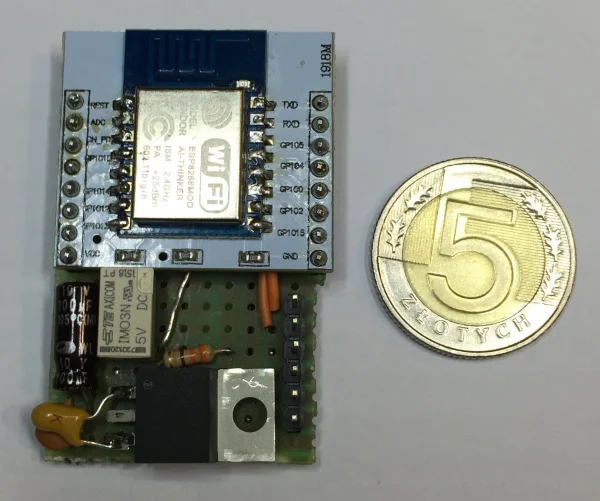

Zmontowany układ z wszystkimi częściami

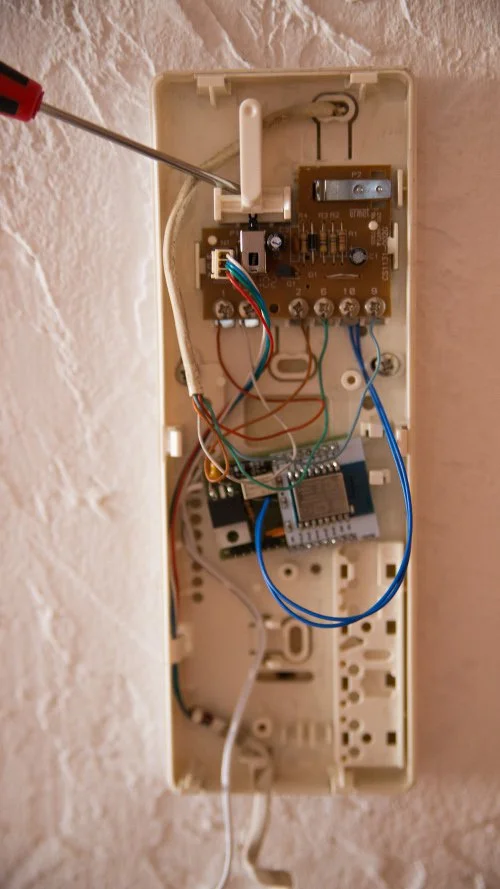

Przewody z przekaźnika zostały wlutowane równolegle w przycisk służący do otwierania drzwi


Całość ładnie zmieściła się w obudowie słuchawki.




Schemat układu:


Zainteresowanych odsyłam na www.supla.org
Jeżeli ktoś zechce zbudować taki układ i będzie potrzebował pomocy to zapraszam na forum

[Ratll]

A oryginalnie pomysł nie należy do @Bozar ?

[grajlord]

@Ratll: [*]

[wujogm]

@Ratll: Bozar [*]

[92feliks]

"o nie, skonczyl mi sie pakiet internetu w telefonie, jak ja teraz wejde do domu :(" #heheszki #takbedzie ( ͡° ͜ʖ ͡°)

[fstab]

@92feliks: kluczem ( ͡° ͜ʖ ͡°), albo metodą "na pocztę".
Jak mieszkasz do 3 piętra to pewnie nawet zasięg WIFI będzie na klatce.

[d.....r]

W dobie cyfrowych domofonów otwieranych kodem z klawiaturki przed drzwiami wygląda to dość suabo, bo niby komu by sięchciało wyciągać smartfona żeby otworzyć drzwi. Poza tym nie wiem czy taka operacja była by w ogóle możliwa, bo żeby można było otworzyć konkretne drzwi trzeba się najpierw połączyć z mieszkaniem, z którego domofon zostanie otworzony.

[leoha]

żeby można było otworzyć konkretne drzwi trzeba się najpierw połączyć z mieszkaniem, z którego domofon zostanie otworzony.

@dreaper: nie sądze - autor nie wspomina, ale raczej zarówno ESP8266 jak i smartfon są połączone do Internetu, wiec otworzysz drzwi z każdego miejsca gdzie masz Internet.

[mysz0n]

@dreaper: podłączyłem podobny domofon do arduino na którym steruje sobie niektórymi rzeczami w domu. Otwieranie bramy odpalenie ledow dookoła domu i w domu i takie tam. Wystarczył jeden przekaźnik i otwieram też furtkę z neta. Do furtki może się mało przydaje ale do bramy już bardziej. Wracając z pracy mam światła jakiś kilometr od domu i zawsze kliknie sobie bramę przez co nie muszę czekać. A wiem że są ludzie

[krix]

Zanim założyli nam domofony na kod, miałem stary domofon, który do otwarcia drzwi nie potrzebował zadzwonienia pod konkretne mieszkanie, w każdej chwili można było otworzyć drzwi od klatki przyciskiem przy słuchawce. Miałem rozwiązanie na arduino nano, module gsm i płytce z przekaznikiem. Koszt w granicach 30zl. W środku karta sim z rokiem ważności konta i po wysłaniu SMS na numer karty w module, drzwi otwierały się na 12 sekund. Karta w module

[Tibiasz]

@pzygmunt

@krix: Widzę, że mój pomysł który zrealizowałem jakiś czas temu nie jest specjalnie oryginalny ( ͡° ʖ̯ ͡°)
Ja zamiast GSM użyłem WIFI. Problemem jest zasięg (domofon działa bo wewnętrznym IP - nie mam globalnego) i czasem smarfton nie łapie zasięgu wifi pod drzwiami klatki. Rozwiązaniem tego problemu będzie wykupienie globalnego IP bądź łączenie przez serwer (bardziej skomplikowane).

Natomias jedno rozwiązanie które dodam w przyszłości będzie bardzo użyteczne.

[ale_fuks]

@Tibiasz: Skorzystaj z dynamicznych DNSów. Raz na jakiś czas wystarczy zaktualizować IP (jeśli Ci się zmieni) (są programy, które robią to automatycznie, są routery, które mają to nawet w firmware).
https://www.noip.com/free

[miesozerca1]

A jak zrobić otwieranie odpowiednia sekwencja? W powiązanych pusto

[TheDzina]

Lepsze by było coś na NFC ;) tylko telefon przyłożyć do domofonu i gotowe

[ry2n]

@TheDzina: Chodzi o to, że nie ingerujesz w układ przy drzwiach, bo w bloku jest to raczej nie możliwe.

[Lordbath]

Chciałbym odkopać temat, czy ktoś podjąłby się zrobienia czegoś takiego na zmówienie?

[Wave]

@pzygmunt robisz na zamówienie? chętnie zapłacę za coś takiego u mnie

[MaLiX]

@Wave: odezwij się, robię podobne bajery na zamówienie

[judam]

Ja chętnie kupię sterownik w pierwszej wersji. Ktoś mi go zbuduje ?

[MaLiX]

@judam: ja mogę się podjąć

[ApacerPL]

ja mam podpiętą radiolinię, czteroprzyciskowy pilocik przy kluczach, jeden otwiera drzwi, drugi zapala światło na korytarzu, pozostałe do obsługi oświetlenia zdalnego na działce + w garażu, jeden pilot do wielu miejsc ( ͡° ͜ʖ ͡°)
