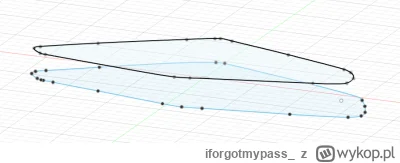

Mirasy pomocy, mam takie dwa sketche w #autodesk #autocad #fusion360 i wiem, że można je połączyć za pomocą lofta, natomiast chciałbym, żeby ta powierzchnia na górze była pochylona pod pewnym kątem, ale nie mam pojęcia jak to zrobić. Pomoże ktoś?

[iforgotmypass_]

@iforgotmypass_:

[iforgotmypass_]

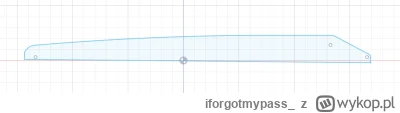

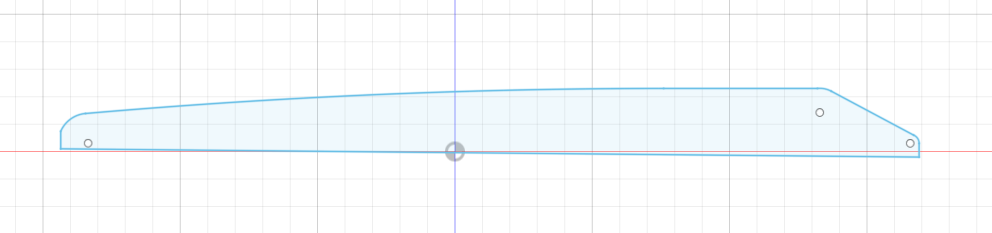

@iforgotmypass_: tak to ma wyglądać z profilu

[Andr3v]

@iforgotmypass_: nie wiem o jakie pochylenie ci chodzi, ale widzę dwie proste opcje, zależy co chcesz uzyskać.
Pierwsza to przesunięcie płaszczyzny z drugim szkicem i przesunięcie samego szkicu.

Druga to jeśli ma być nie tyle pochylenie co zwężanie się lub rozszerzanie to zrobienie offsetu tego szkicu. Wartość/znak zależne od tego co potrzebujesz.

[iforgotmypass_]

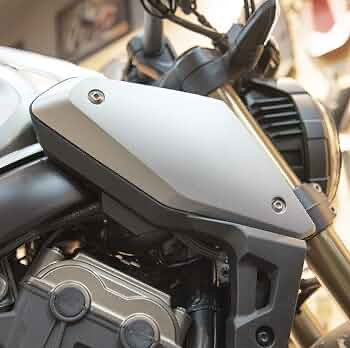

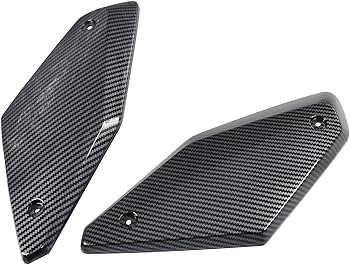

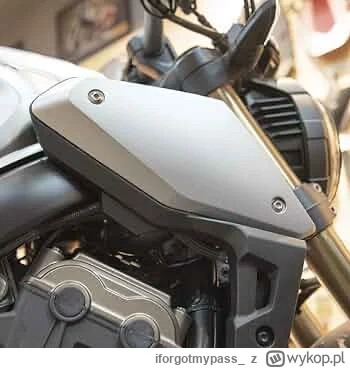

@Andr3v: wysłałem wyżej jak chciałbym żeby to wyglądało z profilu, a tutaj jeszcze mam fotkę co chciałbym zamodelować. Bardzo nieregularna bryła to jest i trochę jestem w kropce jak to zrobić

[iforgotmypass_]

@Andr3v:

[Andr3v]

@iforgotmypass_: widzę, że jak pisałem to dorzuciłeś swój komentarz.
W takim razie zostawiasz tylko szkic numer 1. Robisz zwykłe wyciągniecie. Potem szkicem nr 3 wycisz po zewnętrznej.

[Andr3v]

@iforgotmypass_: i znowu doszły komentarze jak to pisałem xD
To w takim razie dwa różne szkice na równoległych powierzchniach i Loft.

[Mentis_capta]

@iforgotmypass_:
Ja to bym zrobił > odsunięcie od płaszczyzny pierwszego szkicu, > dał tam jakąś oś na tę płaszczyznę, zależnie jak chcesz pochylić drugi szkic, > dodał płaszczyznę wzdłuż tej osi pod interesującym cię kątem, > zrzutował szkic na docelową płaszczyznę.

Tak to zrozumiałem przynajmniej.

[iforgotmypass_]

@Andr3v: tylko problem z loftem polega na tym, że górna i dolna powierzchnia będą równoległe do siebie, a chciałbym żeby górna powierzchnia była pochylona względem dolnej i żeby z jednej strony się "zjeżdżały", jeśli wiesz o co mi chodzi. Bo samym loftem chyba sie nie da osiągnąć czegoś takiego?

w sumie teraz tak kminie że może łatwiej będzie robić szkice z rzutu od przodu na różnych płaszczyznach, wtedy łatwiej będzie

[Andr3v]

@iforgotmypass_: da się tylko wtedy powierzchnia z drugim szkice musi być pod kątem względem pierwszej. Czyli tak jak pisze @Mentis_capta
https://www.youtube.com/shorts/lwHSzjxGIEA

[iforgotmypass_]

@Andr3v: @Mentis_capta uff udało się, dzięki. nie ogarniam tego jeszcze i ciągle szukałem opcji żeby stworzyć płaszczyznę z offsetem i obróconą, a to trzeba po kolei
