[Khaine]

#elektronika #fpga

Zacząłem się bawić symulatorkami od Xilinxa. Zrobiłem sobie pierwszy prosty układzik, tylko coś ta symulacja chyba jest nie taka jak trzeba?

[Khaine]

Czemu te stany logiczne stoją w miejscu?

[Felonious_Gru]

@Khaine: Jaki masz czas symulacji? bo na wykresie widzę 10 pikosekund

[Khaine]

@Felonious_Gru: Wykres kończy się na milionie ps.

[Stramekz]

@Khaine: Już nie pamiętam dokładnie tego programu (i aktualnie nie mam do niego dostępu), ale spróbuj zaznaczyć Lab1test (klik 1x jedna pozycja wyżej niż to co miałeś zaznaczone) następnie 2x klik na pozycje z niebieskimi strzałkami w okienku pod "no processes running" i jak wszystko poszło ok to wtedy symulujesz model klikając 2x na simulate model. Piszę 100% z pamięci i nie jestem pewny, czy dobrze to zapamiętałem.

[Khaine]

@Stramekz:

Coś mu nie pasuje chyba?

[Khaine]

Tutaj natomiast syntax jest ok, ale sygnały stoją w miejscu. Nic się nie zmienia na całym horyzoncie symulacji.

[Stramekz]

@Khaine: Wyczyścili mi wszystkie kursy z poprzednich semestrów na moodle i nie mam dostępu do starych meteriałów ( ͡° ʖ̯ ͡°) Dalej nie pomogę, ale na 100% pamiętam, że to w tej zakładce się generowało symulacje.

[Khaine]

@Stramekz: Zrobiłem wszystko od nowa pomijając sygnał wewnętrzny i nadal jest to samo ( ͡° ʖ̯ ͡°)

[Khaine]

@Stramekz: Ok, działa. Trzeba odpalać ten poprzedni plik co wywaliło w nim błędy. A powodem błędu był oczywiście...

[srgs]

@Khaine: kiedyś znalazłem coś takiego może się przyda

[Khaine]

@srgs:

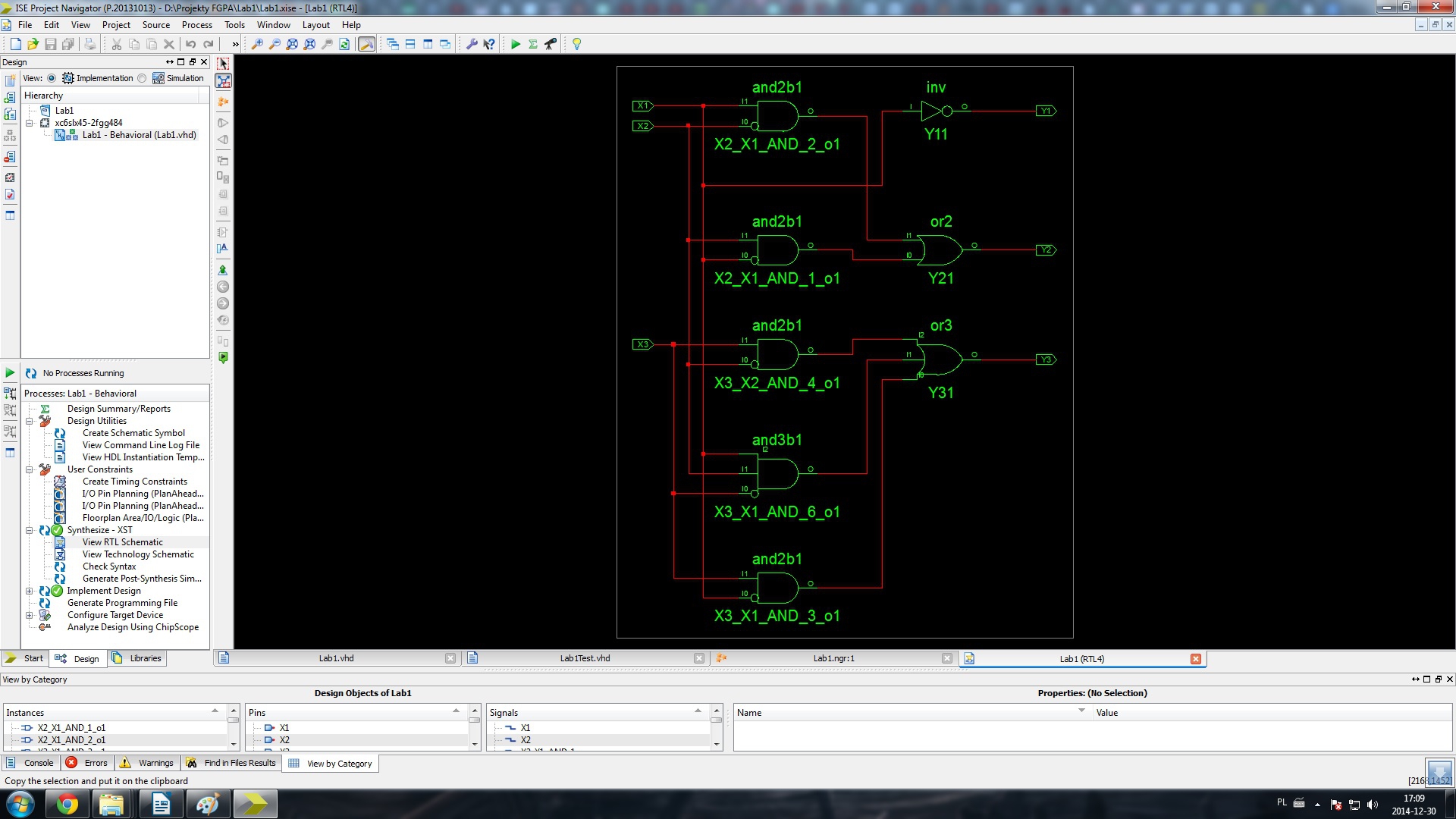

Teraz już wiem czemu elektronika tak zapieprza ( ͡° ͜ʖ ͡°) Przecież to narzędzie jest genialne do tworzenia obwodów cyfrowych. Wpisuję co to właściwie ma robić a on mi generuje schemat.

[r.....t]

@Khaine: btw.. skąd masz narzędzia?

sklep torrentowy czy dają za darmo ograniczone wersje?

[Khaine]

@rzet: Za darmo są. ISE webpack ze strony Xilinxa.
