Tubus schnie po drugiej warstwie gruntu z zewnątrz i pierwszej wewnątrz. Pokazałem różnicę między rurą zagruntowaną z lewej strony, a surową po środku. Ta pierwsza z lewej będzie tubusem teleskopu, macie też porównanie jak prezentuje się w zestawieniu z moim obecnym sprzętem który stoi po prawej ( ͡° ͜ʖ ͡°)

Jeszcze mam dzisiaj wyciąć elementy dobsona, ale jakoś mi się nie chce. Może dziś, a może jutro :)Pokaż całość

#diyteleskop

Na dzisiaj robota skończona. Cela zaszpachlowana i pomalowana, dół dobsona wyrównany i również zaszpachlowany :)

Plan na jutro:

-Pokaż całość

#diyteleskop

Miałem dzisiaj nic nie robić, ale nie usiedzę tak bezczynnie w miejscu ლ(ಠ_ಠლ)

Kupiłem szpachlę do drewna Vidaron, kolor buk, za całe 4,99 i kątowniki które przymocuję do celi lustra żeby służyły jako mocowanie do tubusa. Zaokrągliłem też dolną podstawę Dobsa i zaszpachlowałem dziurki po poprzednim mocowaniu łożysk. Zaszpachlowałem wstrętne odpryski drewna w celi lustra z dołu po brutalnym potraktowaniu jej zdzierakiem ( ͡° ͜ʖPokaż całość

#diyteleskop

Wyszedł kolejny błąd konstrukcyjny. Po wstępnym skreceniu bocznych ścian do górnej części montażu zakręciłem górą i poczułem się jak na dworcu PKP - okazało się, że drogę łożysk przecinają łby wkręconych konfirmatów. Musiałem więc przesunąć mocowanie łożysk 5 cm do środka okręgu i jest idealnie. Jutro muszę wyciąć kolejny okrąg z płyty meblowej, bo ten podziurawiłem i mi się nie podoba (・へ・)

Miały być ślizgi teflonowe, a wyszły łożyska, chyba nawet lepiej :P

Łożyska idealnie spasowały ze starej deskorolki, ABEC 5 ( ͡° ͜ʖ ͡°)

#diyteleskop

#diyteleskop

Nareszcie skończyłem tę j----ą cele lustra. Mam 4 odciski i łapie mnie skurcz w prawej ręce. Mam dość.

Plan na jutro:

Kupić konfirmaty, papier ścierny, wałek lub płytę teflonową, znaleźć jakąś tuleję i zrelaksować się przy robieniu dobsona :)

Hurr durr. Pyknęło 12 godzin roboty, prawie finisz ( ͡° ͜ʖ ͡°) Jeszcze tylko zamocować 6 kątowników do przykręcania tubusa i będę szczęśliwy :D

Ruszam zPokaż całość

Przymiarka lustra, pasuje ◕‿◕

#diyteleskop

#diyteleskop

Tak w ogóle, to zapomniałem dopisać, że kupiłem materiał na tubus teleskopu ( ͡º ͜ʖ͡º)

Rura szalunkowa fi 250 mm, 2,5 m długości za całe 49,99 w OBI. Będzie mi potrzebne jakieś 130 cm. Takie tam z zaskoczenia.

Oto efekty ponad dziesięciu godzin mojej pracy :D Jeszcze nie jest skończone, bo trzeba wyszlifować krawędź dolnej celi na 250mm średnicy, pomalować tył i wyczernić kątowniki trzymające lustro. Lustro bedzie podtrzymywane po bokach przez 6 śrub nylonowych :) Jak wam się podoba?

http://zapodaj.net/cc47ccb2ad1f1.jpg.html

http://zapodaj.net/6962ed1fc4461.jpg.html

#diyteleskop

#diyteleskop

Cela jest w 100% ukończona. Zdjęcią będą o 22. Stay tuned ( ͡° ͜ʖ ͡°)

Cela lustra skończona w 90% :D

http://zapodaj.net/1b5f6ddc9765c.jpg.html

http://zapodaj.net/18ef1dd858095.jpg.html

http://zapodaj.net/4e1b540b52118.jpg.htmlPokaż całość

Dzisiaj kupiłem ćwiartkę (0,57m2) arkusza sklejki 10mm w OBI i przystąpiłem do wycinania górnego elementu celi lustra. Plan na jutro - wyciąć dolną część celi, dokończyć górną bo ma brzydkie boki, kupić trzy kątowniki, parę śrub m6 i przystąpić do złożenia celi w całość. Byćmoże jutro wieczorem uda mi się już wsadzić lustro na swoje miejsce :)

Podparcie lustra będzie jednak sześciopunktowe, wahliwe.

#diyteleskop

#diyteleskop

Wreszcie dotarło serce teleskopu, czyli paraboliczne pyreksowe lustro o średnicy 170 mm i ogniskowej 1184mm. Stare 4,5 calowe lustro wygląda przy nim jak zabawka ( ͡° ͜ʖ ͡°)

Porównanie wielkościowe obecnej 114/900 mm vs 170/1200 mm :)

#diyteleskop

#diyteleskop

Pierwsza część montażu dobsona, podstawa osi azymutu średnicy 50 cm. Wyrzynarka daje radę, więc z resztą elementów powinno pójść gładko :D Montaż będzie z płyty meblowej, mam tego w cholere na strychu.

Jutro powinno przyjść lustro, więc robota ruszy :]

Pierwszy wpis w tagu #diyteleskop

Zakupiłem lustro 180/1184 (7 cali) i będę zaczynał budowę Newtona, oto moje podstawowe założenia:

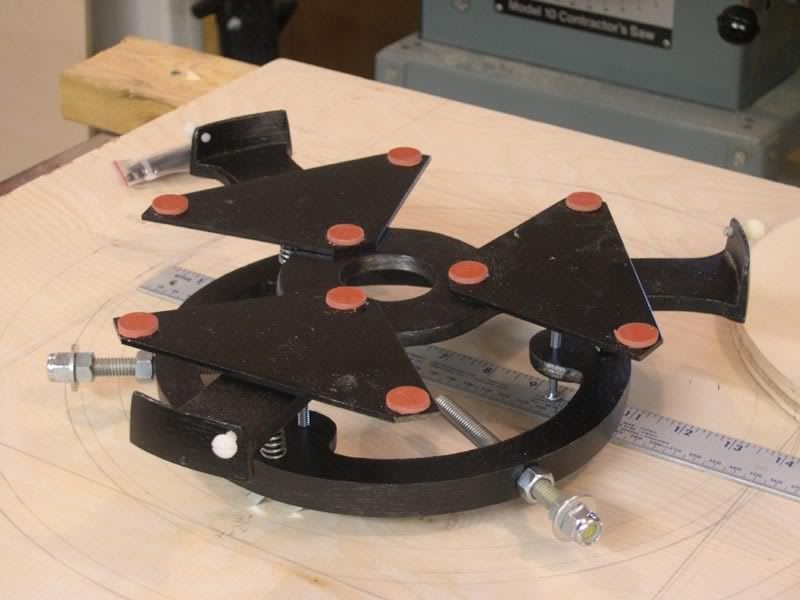

Cela lustra - Sklejka grubości 25mm z dziewięcioma punktami podparcia. Lustro będzie leżało na korkowych podkładkach, w tym stylu: http://i75.photobucket.com/albums/i288/LateViewer/AltitudeBearings072A.jpg

TubusPokaż całość

Będę budował teleskop ◕‿◕

#oswiadczenie

Jak ktoś chce sobie popatrzeć, to będę prowadził dziennik pod tagiem #diyteleskop
