Niedoskonałości kondensatorów i cewek indukcyjnych w projektowaniu elektroniki

Dobry projektant elektroniki musi rozumieć na czym polegają różnego rodzaju niedoskonałości tych elementów i wiedzieć, które z nich należy w konkretnej sytuacji uwzględnić. Zapraszamy na przegląd kilku ważnych inżynierskich wiadomości na temat kondensatorów i cewek indukcyjnych.

[KarmazynowyAstrofizyk]

Kondensatory doskonałe też nie są doskonałe, ceramiczne MLCC osiągają już tak duże pojemności, że potrafią zastępować nawet kondensatory elektrolityczne, 10 µF to obecnie żaden problem, w naprawdę niskiej cenie, przy praktycznie nieograniczonej żywotności (w odpowiednich warunkach) i mikroskopijnym ESR. No i dlatego w swoim czasie zaczęto w wielu sprzętach zastępować kondensatory elektrolityczne przez MLCC, a po czasie okazało się, że parametry są "zbyt dobre", bo wyjątkowo niskie ESR powoduje w trakcie włączania

[illaddictyou]

@KarmazynowyAstrofizyk 10uF? W automotive 100u w MLCC dla cora to już standard :)

[butylarz]

MLCC wypada też wspomnieć jest bardziej podatny na uszkodzenie poprzez czynniki mechaniczne jak naprężenia PCB szczególnie przy krawędzi, co może skutkować poważnymi uszkodzeniami sprzętu.

[enterprise2000]

Dzieciaki.
Na końcu szef wysyła wykaz komponentów do działu zamówień z poleceniem znalezienia najtańszych zamienników u pana chińczyka.

[skibi]

Temat wałkowany tysiące razy. Użyj opcji szukaj. Zamykam.
#elektroda

[mbbb]

Jakieś zainteresowanie elektroniką jeszcze jest.
Dobrze że został poruszony wątek nasycania rdzenia, można się na tym zjawisku nieźle przejechać np. projektując wzmacniacz klasy D...

[abraca]

No to pora na recapping

[Shemiaza]

@abraca: sc 7000z

[abraca]

@JanuszSebaBach: google mówił jakaś yamaha, szukałem zdjęcia Szarego Jelona z planszą recappingu, ale nie było w Images.

[wrecekrzepki]

Przyznać się, komu tam piszczą RTXy? :)

[Turtle1380]

@wrecekrzepki RTX 4090 od palita nie piszczy, ostatnią kartą która piszczała to był GTX 1070 bez słuchawek nie szło grać.

[K-S-]

@wrecekrzepki: mi to już wszystko piszczy, na noc wszystko wyłączam

[Pan_Slon]

Warstwowe ceramiczne smd - to najlepsze co serwis mogło spotkać i najgorsze co spotyka użytkowników elektroniki :)

[JanuszSebaBach]

Kondensator elektrolityczny jest do bólu prosty i robiony tak samo od 100 lat. Taśmy z folii alu i elektrolit w papierze to raczej nie jest szczyt możliwości technicznych współczesnej technologii.

[Zidanka999]

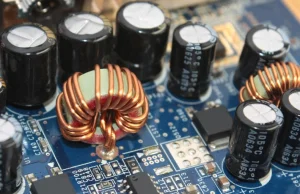

Na zdjęciu są dławiki, nie cewki. Niby dławiki też cewki, ale elektronik nie powie na dławik cewka...

Chop wkleił jakiś fragment książki, ale w praktyce przy projektowaniu raczej nikt się nie bawi w parametry pasożytnicze, tylko jest projekt i testy.

Ciekawostka jest taka, że wszystkie projekty techniczne, nie tylko elektroniczne, to mniej lub bardziej plagiaty. Podobnie jak w kulturze i sztuce...

[JanuszSebaBach]

@Zidanka999: Po co wyważać otwarte drzwi? Niektóre rzeczy da się zrobić inaczej ale nie idzie to w parze z ekonomią i trwałością. W sumie przy takich scalakach w nocie producent podaje przykładowe schematy nie po to żeby się marnowały.

[ruonim]

tym czasem w przemyśle nikt sie nie przejmuje bo i tak klient płaci za prąd. i jeszcze wywali sie połowę rezystorów i kondensatorow zeby zaoszczędzić 2$

[mbbb]

@ruonim: To nie jest takie proste, jeśli chcesz żeby układ działał stabilnie, lub w ogóle ruszył ( ͡° ͜ʖ ͡°)

[mbbb]

@ruonim: To trzeba było tak od razu, że masz na myśli tzw. zasilacze z czarnej listy, tam często brakowało filtra EMC, czyli były puste miejsca pod kondensatory i zwory z drutu zamiast dławików ( ͡° ͜ʖ ͡°)
